Texas Instruments Convertisseur Boost synchrone TPS61288
Le convertisseur Boost synchrone TPS61288 de Texas Instruments est un convertisseur boost synchrone à haute densité de puissance, entièrement intégré. Il est fourni avec un commutateur de puissance de 6,5 mΩ et un commutateur redresseur de 8,5 mΩ pour fournir une solution de petite taille et à haut rendement dans les systèmes portables. Le TPS61288 dispose d'une large plage de tension d'entrée de 2 V (montée de 2,4 V) à 18 V pour prendre en charge des applications avec des batteries au Lithium à une ou deux cellules. Le composant dispose d'une capacité de courant de commutation de 15 A et peut fournir une tension de sortie pouvant atteindre 18 V.
Le TPS61288 de Texas Instruments utilise une topologie de contrôle du courant de crête avec une modulation SOO pour réguler la tension de sortie. Le composant fonctionne en mode de modulation de largeur d'impulsion (PWM) dans des conditions de charge modérée à lourde. Il fonctionne automatiquement en mode modulation de fréquence d'impulsion (PFM) dans des conditions de faible charge et de faible cycle de service. La modulation SOO réalise une régulation précise sur une large plage de charge/V toutEN maintenant un haut rendement et une faible ondulation de sortie. La fréquence de commutation en mode PWM est de 500 kHz. Le TPS61288 fournit une protection contre les surtensions de sortie de 19 V, une protection contre les surintensités cycle par cycle et une protection contre l'arrêt thermique.
Caractéristiques
- Large plage de tension d'entrée et de sortie
- 2,0 V à 18 V VIN
- Tension d'entrée minimale de 2,4 V pour le démarrage
- 4,5 V à 18 V V VOUT
- Haute efficacité et capacité de puissance
- Limite de courant de commutation de pic 15 A
- Deux MOSFET 6,5 mΩ (LS)/8,5 mΩ (HS)
- Fréquence de commutation : 500 kHz
- Rendement jusqu'à 94,7% à VIN = 3,6 V, VOUT = 13 V et IOUT = 2 A
- Rendement jusqu'à 96,9% à VIN = 7,2 V, VOUT = 16 V et IOUT = 2,5 A
- Prolongez le temps de fonctionnement du système
- Courant de repos standard de 110 µA dans la broche VOUT
- Courant maximal de 2,1 µA sur la broche VIN pendant l'arrêt
- Modulation de temps actif/arrêt (SOO) fluide à faible charge et faible cycle de fonctionnement et sans décalage CC entre PFM et PWM
- Protection complète
- Protection contre les surtensions en sortie à 19 V
- Protection contre les surintensités cycle par cycle
- Arrêt thermique
- Boîtier QFN de 2,5 mm × 3,0 mm
Applications
- Haut-parleur Bluetooth ™
- Pilote de source de l'écran LCD
- Alimentation USB de Type C

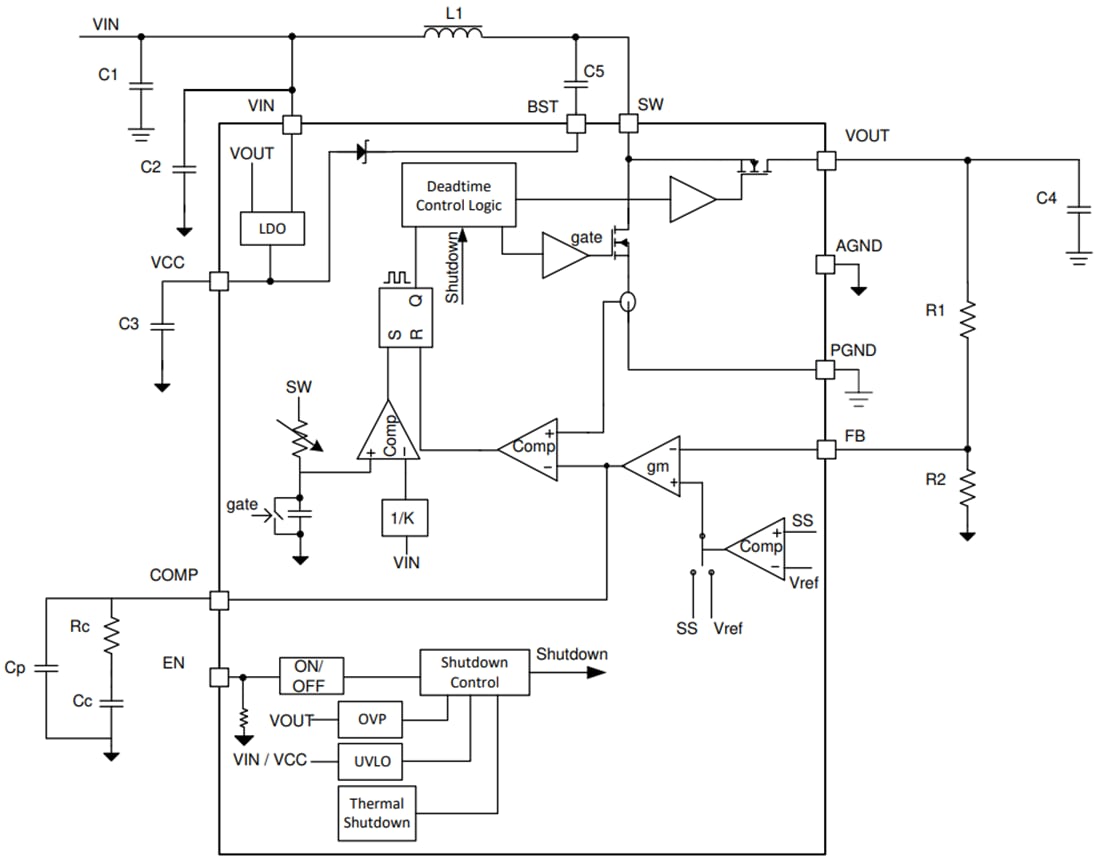

Schéma de principe fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation TPS61288EVM-064
Un module d'évaluation (EVM) pour tester les performances du convertisseur Boost TPS61288.
