Texas Instruments Convertisseurs abaisseurs doubles TPS6244x/TPS6244x-Q1 - TI | Mouser
Les doubles convertisseurs Buck TPS6244x/TPS6244x-Q1 de Texas Instruments sont des convertisseurs CC-CC abaisseurs synchrones doubles broche-à-broche 1 A, doubles 2 A ou 3 A et 1 A à haut rendement et faciles à utiliser. Le TPS6244x/TPS6244x-Q1 est basé sur une topologie de contrôle du mode courant de crête et conçu pour les applications automobiles telles que l'info-divertissement et les systèmes d'aide à la conduite automobile. Les commutateurs résistifs faibles permettent un courant de sortie continu jusqu’à 3 A et un courant de sortie maximal pouvant atteindre 4 A à température ambiante élevée. La fréquence de commutation est réglable en externe de 1,8 à 4 MHz et peut également être synchronisée avec une horloge externe de 2 à 4 MHz.
Les convertisseurs TPS6244x/TPS6244x-Q1 de TI en mode PWM et PFM entrent automatiquement en mode d’économie d’énergie à faible charge pour maintenir un haut rendement sur l’ensemble de la plage de charge. Le TPS6244x/TPS6244x-Q1 fournit une précision de tension de sortie 1 % en mode PWM, ce qui aide à concevoir une alimentation avec une haute précision de tension de sortie.
Le TPS6244x/TPS6244x-Q1 est proposé en version à tension réglable, conditionné dans un boîtier VQFN. Les dispositifs TPS6244x-Q1 sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Plage de tension d’entrée de 2,75 à 6 V
- sortie à double canal, tension de sortie de 0,6 à 5,5 V
- Précision de tension de sortie ±1 % (fonctionnement PWM)
- Fonctionnement PWM forcé ou PWM et PFM
- Une fréquence de commutation réglable de 1,8 à 4 MHz
- Deux sorties power good avec un comparateur à fenêtre
- Deux entrées d'activation précises permettent :
- Verrouillage de sous-tension défini par l'utilisateur
- Séquençage exact
- Exploitation décalée de phase 180°
- Mode rapport cyclique 100 %
- Décharge de sortie active
- Horloge à spectre étalé en option
- Protection optionnelle contre les surintensités de repli
- TJ = -40 °C à +150 °C
- Boîtier 2,3 mm QFN x 2,7 mm avec flancs mouillables
Applications
- Fusion de capteurs ADAS et caméra ADAS
- ECU vue panoramique
- Bloc hybride et reconfigurable
- Unité principale d'info-divertissement et habitacle numérique
- Unité de contrôle télématique
Fiches techniques

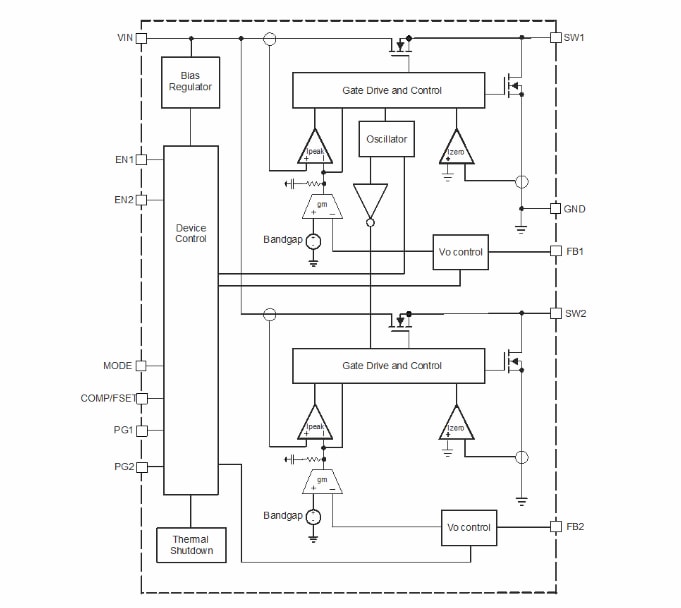

Schéma fonctionnel
Schéma

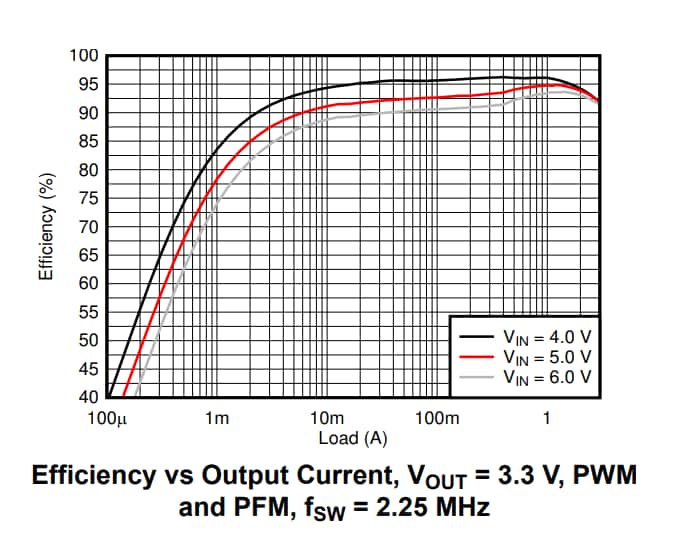

Efficacité par rapport au courant de sortie
Produits associés
Texas Instruments Module d'évaluation TPS62442EVM-122
Conçu pour évaluer les doubles convertisseurs Buck abaisseurs TPS6244x-Q1 qui fonctionnent à une tension de 2,75 V à 6 V.
Publié le: 2022-08-01
| Mis à jour le: 2023-07-24
