Texas Instruments Convertisseurs CC/CC abaisseurs TPS6281xM/-Q1/-EP
Convertisseurs CC/CC abaisseurs TPS6281xM/-Q1/-EP 1A/2A/3A/4A de Texas Instruments offre haute efficacité et grande facilité d'utilisation basé sur une topologie de contrôle en mode courant de crête. Les convertisseurs CC/CC abaisseurs synchrones TPS6281xM/-Q1/-EP 1 A 2 A 3 A et 4 A, à broches identiques, passent automatiquement en mode d'économie d'énergie mode (PSM) à faible charge afin de maintenir une haute efficacité sur toute la plage de charge. Le dispositif fournit une précision de tension de sortie de 1 % en mode MLI, ce qui permet de développer une alimentation électrique avec une haute précision de la tension de sortie. La broche SS/TR permet à l'utilisateur de régler le temps de démarrage ou de synchroniser la tension de sortie avec une source externe, en prenant en charge le séquencement externe des différents rails d'alimentation et en limitant le courant d'appel lors du démarrage.
Les commutateurs à faible résistance permettent un courant de sortie continu allant jusqu'à 4 A à des températures ambiantes élevées. La fréquence de commutation est réglable de l'extérieur de 1,8 MHz à 4 MHz et peut également être synchronisée avec une horloge externe dans la même gamme de fréquences. Les dispositifs TPS6281x-EP disposent de fils de liaison en or, d'une plage de température de -55 à +105 °C et d'une finition en plomb SnPb. Les dispositifs TPS6281x-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Le TPS6281xM/-Q1/-EP de TI est conçu dans un boîtier VQFN de 2 mm x 3 mm.
Caractéristiques
- Plage de tension d'entrée de 2,75 V à 6 V
- Famille de convertisseurs 1 A, 2 A, 3 A et 4 A
- Courant de repos standard de 15 µA
- Tension de sortie de 0,6 V à 5,5 V
- Précision de la tension de sortie ±1 % (exploitation FPWM)
- Démarrage progressif réglable
- Exploitation MLI forcée ou MLI et PFM
- Fréquence de commutation réglable de 1,8 MHz à 4 MHz
- Entrée d'activation précise permettant
- Verrouillage de sous-tension défini par l'utilisateur
- Séquençage exact
- Mode cycle de service 100 %
- Décharge de sortie active
- Sortie de bonne alimentation avec comparateur à fenêtre
Applications
- Énergie électrique des avions
- Radio de défense
- Frontal du demandeur
- Divertissement en vol
- Transport ferroviaire
- Prise en charge des applications de défense et aérospatiale :
- Référence contrôlée
- Un seul site de fabrication, d'assemblage et de test
- Cycle de vie produit étendu
- Traçabilité du produit
Fiches techniques

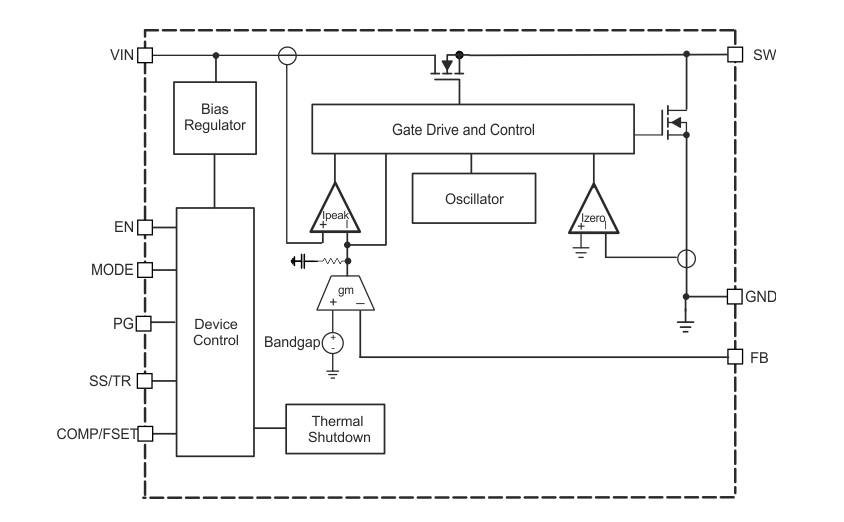

Schéma fonctionnel
Schéma
module d'évaluation
Texas Instruments TPS62810EVM-015 Evaluation Module
Designed to evaluate the functionality of the TPS6281x buck converters.
