Texas Instruments Convertisseur Buck automobile TPS62992-Q1
Le convertisseur Buck automobile TPS62992-Q1 de Texas Instruments dispose d'une haute efficacité et d'une flexibilité dans un boîtier de petite taille qui est facile à utiliser. Le TPS62992-Q1 fournit une fréquence de commutation sélectionnable de 2,5 MHz ou 1,0 MHz, permettant une réponse transitoire rapide et utilisant de petites inductances. Le dispositif fournit une précision VOUT élevée de ±1,5 % sur l'ensemble de la plage de température de fonctionnement et des performances transitoires de charge améliorées avec la topologie DCS-Control. La large plage de tension d'entrée de 3 V à 10 V prend en charge une variété d'entrées nominales, telles que les rails d'alimentation de 9 V, Li-Ion à une ou plusieurs cellules et les rails de 5 V ou 3,3 V.
Le convertisseur Buck automobile TPS62992-Q1 de TI entre automatiquement en mode d'économie d'énergie (si un PFM ou PWM automatique est sélectionné) à faible charge pour maintenir une haute efficacité. De plus, afin de permettre une efficacité élevée à des charges minuscules, le dispositif a un faible courant de repos typique de 4 µA. AEE, si elle est activée, fournit une haute efficacité sur VIN, VOUT et le courant de charge. Le dispositif intègre une entrée MODE/Smart-CONF pour définir le diviseur interne / externe, la fréquence de commutation, la décharge de tension de sortie et le mode d'économie d'énergie automatique ou le fonctionnement PWM forcé.
Caractéristiques
- HomologuéS AEC-Q100 pour les applications automobiles :
- Température de classe 1 de –40 °C à +125 °C, TA
- Dispositif de niveau 2, classification HBM DES
- Classement CDM ESD de niveau C4B
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Plage TJ étendue jusqu'à +165 °C
- Topologie DCS-Control à haut rendement
- RDS(ON) de 62 mΩ côté haut, 22 mΩ côté bas
- Transition MLI/PFM transparente
- Compensation interne
- Faible IQ de 4 µA (standard)
- Courant de sortie continu jusqu'à 2 A
- Précision de tension de sortie de ±1,5 % à travers la température
- Options de tension de sortie configurables :
- Diviseur externe VFB de 0,6 V à 5,5 V
- Diviseur interne VSET
- 16 options entre 0,4 V et 5,5 V
- Flexibilité à travers la broche MODE/S-CONF
- Fréquence de commutation de 2,5 MHz ou 1,0 MHz
- PWM forcé ou PFM automatique (mode économie d'énergie) avec option de changement de mode dynamique
- Arrêt et marche de la décharge de sortie
- Aucun condensateur d'amorçage externe requis
- Protection contre les surintensités et les surchauffes
- Mode rapport cyclique 100 %
- Entrée d'activation précise
- Démarrage progressif et suivi réglables
- Sortie bonne alimentation
- Brochage optimisé pour le routage à une couche unique
- Boîtier VQFN mouillable de 2,2 mm x 2,0 mm avec un pas de 0,5 mm
- Créer une conception personnalisée avec le TPS62992-Q1 à l'aide du WEBENCH® Power Designer
Applications
- Systèmes d'assistance à la conduite automobile (ADAS)
- Éclairage et électronique de la carrosserie
- Info-divertissement et groupe
- Systèmes hybrides, électriques et groupes motopropulseurs

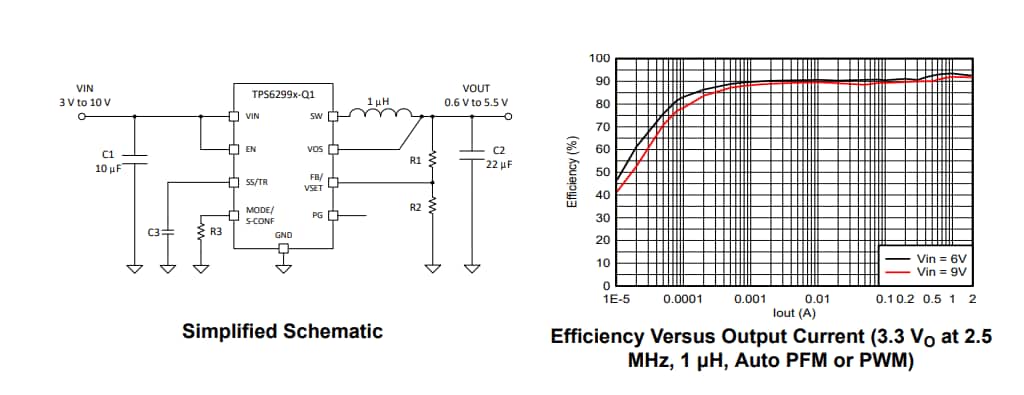

Schéma simplifié

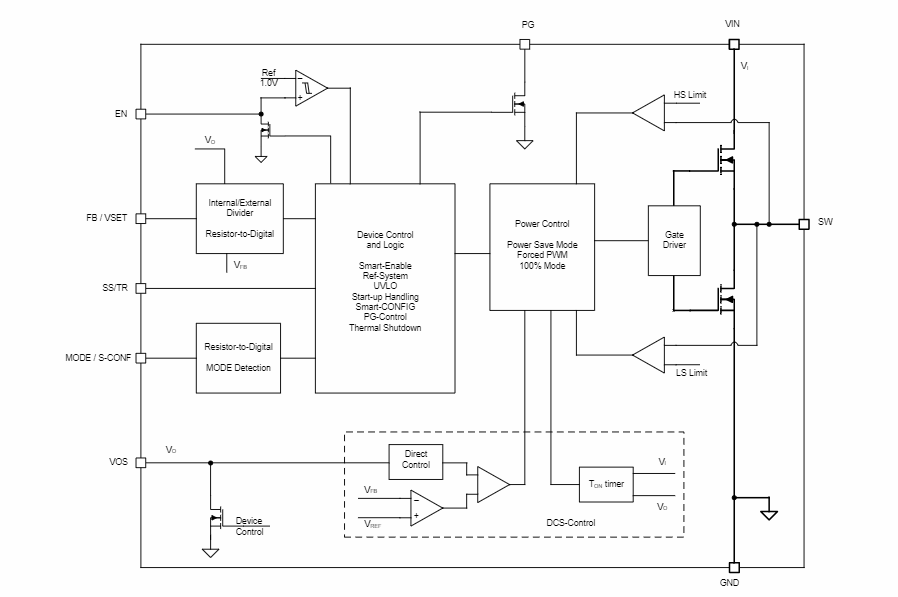

Bloc fonctionnel
Publié le: 2022-12-27
| Mis à jour le: 2025-03-05
