Texas Instruments Convertisseur Buck automobile TPS62993-Q1
Le convertisseur Buck automobile TPS62993-Q1 de Texas Instruments offre une haute efficacité et une flexibilité dans un boîtier de petite taille qui est facile à utiliser. Le TPS62993-Q1 offre une fréquence de commutation de 2,5 MHz ou 1,0 MHz sélectionnable, permettant une réponse transitoire rapide et l'utilisation d'inducteurs de petite taille. Le dispositif offre une précision élevée pour VOUT de ±1,5 % sur toute la plage de température de fonctionnement et des performances transitoires de charge améliorées avec la topologie DCS-Control. La large plage de tension d'entrée de 3 V à 10 V prend en charge une variété d'entrées nominales, telles que des rails d'alimentation de 9 V, des cellules simples ou multiples Li-Ion et des rails de 5 V ou 3,3 V.
Le convertisseur Buck automobile TPS62993-Q1 de TI entre automatiquement en mode d'économie d'énergie (si un PFM ou PWM automatique est sélectionné) à faible charge pour maintenir une haute efficacité. Par ailleurs, pour permettre une haute efficacité en cas de petites charges, le dispositif a un courant de repos standard faible de 4 µA. AEE, si activée, offre une haute efficacité sur VIN, VOUT et le courant de charge. Le dispositif intègre une entrée MODE/Smart-CONF pour régler le diviseur interne et externe, la fréquence de commutation, la décharge de tension de sortie et le mode d'économie d'énergie automatique ou l'exploitation forcée MLI.
Caractéristiques
- Qualifié AEC-Q100 pour les applications automobiles :
- Classe de température 1 de –40° C à +125° C, TA
- Composant de niveau 2 de classification HBM ESD
- Classement CDM ESD de niveau C4B
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Plage étendue de TJ jusqu'à +165 °C
- Topologie DCS-Control à haut rendement
- RDS(ON) de 62 mΩ côté haut, 22 mΩ côté bas
- Transition MLI/PFM transparente
- Compensation interne
- Faible IQ de 4 µA (standard)
- Courant de sortie continu jusqu'à 3 A
- Précision de tension de sortie de ±1,5 % à travers la température
- Options de tension de sortie configurables :
- Divisibilité externe VFB de 0,6 V à 5,5 V
- Divisibilité interne VSET
- 16 options entre 0,4 V et 5,5 V
- Flexibilité grâce à la broche MODE/S-CONF
- Fréquence de commutation de 2,5 MHz ou 1,0 MHz
- PWM forcé ou PFM automatique (mode économie d'énergie) avec option de changement de mode dynamique
- Arrêt et marche de la décharge de sortie
- Aucun condensateur d'amorçage externe requis
- Protection contre les surintensités et les surchauffes
- Mode rapport cyclique 100 %
- Entrée d'activation précise
- Démarrage progressif et suivi réglables
- Sortie bonne alimentation
- Brochage optimisé pour le routage à une couche unique
- Boîtier VQFN mouillable de 2,2 mm x 2,0 mm avec un pas de 0,5 mm
- Créer une conception personnalisée avec le TPS62993-Q1 à l'aide du WEBENCH® Power Designer
Applications
- Systèmes d'assistance à la conduite automobile (ADAS)
- Éclairage et électronique de la carrosserie
- Info-divertissement et groupe
- Systèmes hybrides, électriques et groupes motopropulseurs
Schéma simplifié

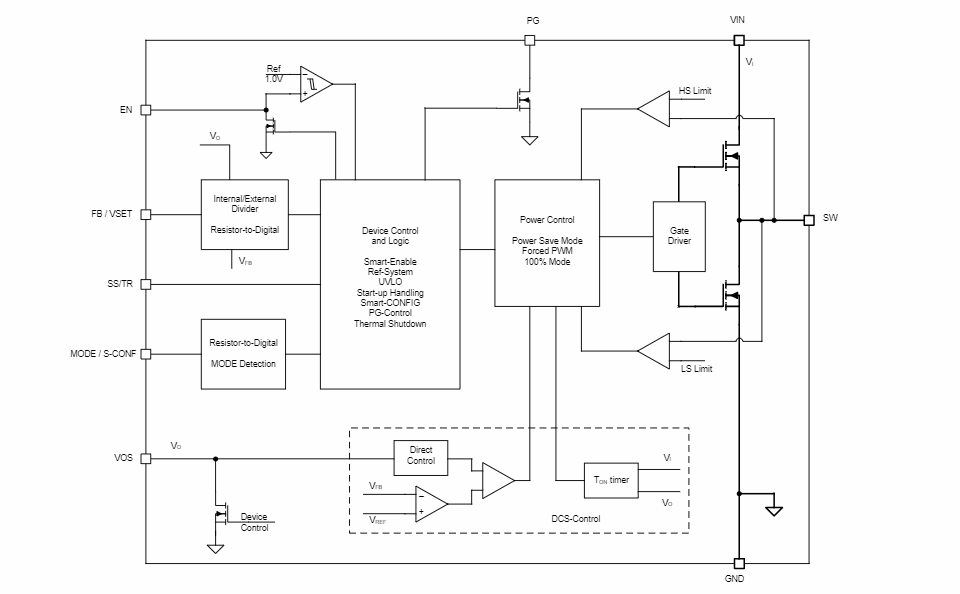

Bloc fonctionnel
