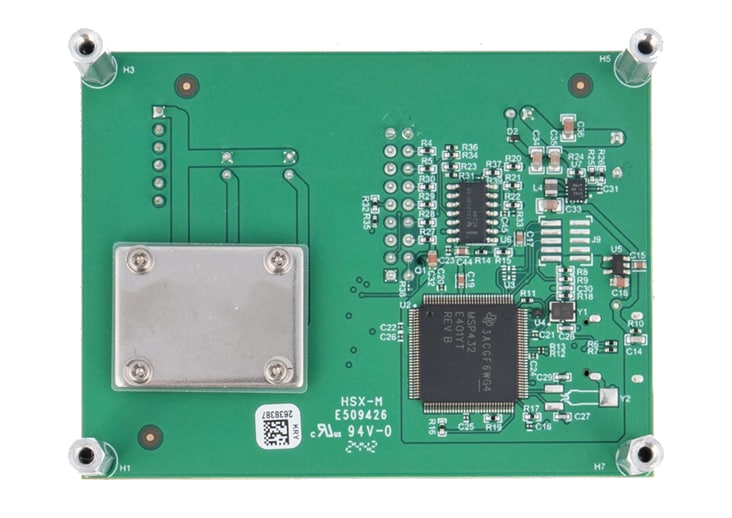

Texas Instruments Module d'évaluation TPS650360EVM-SKT
Le module d'évaluation TPS650360EVM-SKT de Texas Instruments facilite l'évaluation des CI de gestion d'alimentation (PMIC) TPS650360-Q1, TPS650361-Q1, TPS650362-Q1, TPS650363-Q1, TPS650364-Q1, TPS650365-Q1, TPS650366-Q1, TPS650367-Q1 et TPS650368. Les PMIC TPS65036x sont hautement intégrés pour les applications de séquencement de l'alimentation. Le TPS65036x regroupe trois convertisseurs abaisseurs et un régulateur à faible chute de tension (LDO), avec un séquencement pendant la mise sous tension et l'arrêt configurable.
Le module d'évaluation TPS650360EVM-SKT de TI intègre un adaptateur USB-I2C embarqué, des bornes d'alimentation, des cavaliers pour les entrées et sorties du régulateur CC, ainsi que des points d'essai pour les mesures standard.
Caractéristiques
- Cible conforme à la sécurité fonctionnelle
- Développé pour les applications de sécurité fonctionnelle
- Une documentation d'aide à la conception des systèmes ISO26262 et CEI61508 est disponible
- Capacité systématique et intégrité matérielle jusqu'à ASIL-B et SIL-2 ciblées
- Moniteurs de sous-tensions et de surtensions et limite du courant sur tous les rails d'alimentation de sortie
- Watchdog (déclencheur ou Q&A)
- Autotest intégré sur les moniteurs de tension
- Avertissement de température et arrêt thermique
- Un régulateur à faible chute de tension (LDO) :
- Plage VIN de 3,0 V à 5,5 V
- Plage VOUT de 1,8 V à 3,4 V
- Faible bruit et PSRR élevé
- Tension de sortie réglable via I2C
- Courant de sortie jusqu’à 300 mA
- Entrées d'alimentation et activation séparées
- Trois convertisseurs Buck :
- Plage BUCK1 VIN de 4 V à 35 V
- Plage BUCK1 VOUT de 3 V à 5,5 V
- Courant de sortie BUCK1 jusqu'à 2 000 mA
- Plage BUCK2 et BUCK3 VIN de 3,0 V à 5,5 V
- Plage BUCK2 et BUCK3 VOUT de 0,6 V à 3,4 V
- Courant de sortie BUCK2 et BUCK3 jusqu'à 2 700 mA
- Génération d'horloge à spectre étalé (SSC) pour une EMI réduite
- Fonctionnement PFM automatique ou PWM à fréquence de commutation fixe forcée de 2,2 MHz ou 4,4 MHz (2,2 MHz par défaut) configurable
Applications
- Modules caméra automobile
- Modules de caméra à vue panoramique
- Modules de caméras de rétrovision
- Modules de caméra de moniteur de pilote
- Modules de caméra à alimentation par câble coaxial (power over coax)
- Modules de caméra E-mirror
- Modules de caméra à vue frontale
- Alimentation microcontrôleur (MCU) de sécurité
- OBC, CC/CC, contrôleur de zone
- Convertisseur et contrôle de moteur (convertisseur de traction)
- Chauffage et refroidissement (module de compresseur HVAC automobile)
Équipement nécessaire
- Ordinateur avec système d'exploitation Windows®, MacOS® ou Linux®
- Interface utilisateur graphique (GUI) PMIC
- Câble USB-C®
Contenu du kit
- TPS650360EVM-SKT
- Câble USB-A vers USB-C
Module d'évaluation
Texas Instruments Module d'évaluation (EVM) PMIC TPS650360EVM
Ce module est conçu pour les dispositifs de CI de gestion de l'alimentation (PMIC) TPS65036x-Q1.
Topologie
