Texas Instruments Unité de gestion d'alimentation (PMU) à large plage de tension d'entrée TPS650830
Les PMU à large plage de tension d'entrée TPS650830 Texas Instruments sont des CI de gestion d'alimentation en une seule puce, conçus spécifiquement pour les tout derniers processeurs Intel destinés aux tablettes, aux ultrabooks et aux notebooks. Ils sont fournis avec des architectures d'alimentation NVDC ou non, utilisant des blocs de batteries lithium-ion 2S, 3S ou 4S. Le TPS650830 est utilisé pour les systèmes de volume avec les rails basse tension réunis pour donner une solution d'alimentation de système d'encombrement et de coût les plus réduits possible. Le TPS650830 peut fournir la solution d'alimentation complète basée sur les conceptions de référence Intel. Cinq régulateurs de tension (VR) abaisseurs à haut rendement et un LDO de source/dissipation sont utilisés avec une logique à séquence d'allumage gérant les commutateurs de charge externes afin de fournir le niveau adéquat de rail, séquencement et protection : y compris une alimentation mémoire DDR3 et DDR4. Les régulateurs prennent en charge une mise à échelle dynamique de la tension (DVS) pour un rendement maximal, y compris Connected Standby. Les régulateurs en tension haute fréquence utilisent de petits inducteurs et condensateurs pour obtenir une solution de petite taille. La puissance de sortie est adaptable sur quatre contrôleurs VR. Une interface I²C permet d'avoir une commande simple par le contrôleur embarqué (EC).
Caractéristiques
- 5 Reconfigurable voltage regulators:
- High-efficiency over a wide input voltage and wide output current range
- Voltage, current, and sequence can be changed to optimize the system
- 4 variable output voltage step-down controllers using external power MOSFETs
- VR1=1V; VR3=3.3V, VR4=1.2V/1.35V/1.1V for DDRx VDDQ, VR5=5V
- VIN range from 5.4V to 24V
- From 10A of continuous output current using external power MOSFETs
- 1 variable output voltage step-down converter with internal power MOSFETs
- VR2=1.8V
- VIN range from 3V to 3.6V
- Up to 2A of continuous output current
- Output voltage DC accuracy ±1%; DC+AC accuracy ±5%, with differential output voltage sensing
- Ultra-low Quiescent current mode has typical 30µA Quiescent current per controller or converter
- 3-fixed LDO voltage regulators:
- LDO1: 1/2 of VR4 fixed output voltage LDO for DDRx VTT (Vout=VDDQ/2)
- Up to 1A of continuous output current, DC+AC accuracy ±5%, 2A peak
- LDO3: 3.3V fixed output voltage LDO, DC accuracy ±1%,
- High precision reference supply for external ADC
- 3.3V load switch for EC_VCC rail
- LDO1: 1/2 of VR4 fixed output voltage LDO for DDRx VTT (Vout=VDDQ/2)
- LDO5: 5V fixed output voltage LDO, DC accuracy ±1%,
- Power supply for controller and converter gate drives
- Automatic switch to 5V regulator for higher-efficiency
- 8 Power good comparators and sequence logic for external voltage regulators, load switches, or LDOs
- Power-Button logic supported with programmable response time
- 2 General Purpose Level Shifters
- Backup battery / 3.1V LDO selector output for RTC domain
- Power source detection and monitoring: adapter, battery1, battery2
- Over-Temperature Protection comparator for stacked PTC thermistors or single NTC thermistor
- 1Hz EC-Wake clock output
- Advanced system reset control
- I2C interface: standard-mode (100kHz), fast-mode (400kHz), fast-mode plus (1000kHz)
Applications
- NVDC or Non-NVDC power system architectures
- 2, 3, or 4 series-cell Li battery powered products
- Tablet, ultrabook, 2-in-1, and Notebook computers
- Mobile PC's, All-in-Ones, mobile internet devices
- FPGA, industrial metering equipment, personal medical products
Associated Product
Texas Instruments TPS650830EVM-095 Evaluation Module
Evaluation module for the TPS650830 PMIC with DVS, sequencing, and I2C communication.

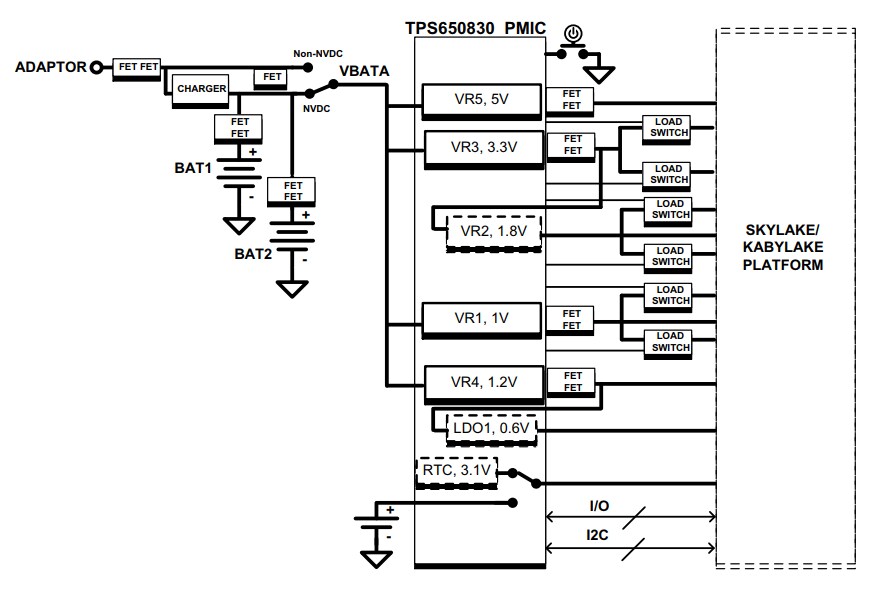

Block Diagram
