Texas Instruments CI de gestion d'alimentation (PMIC) TPS65223-Q1
Le CI de gestion d'alimentation (PMIC) TPS65223-Q1 de Texas Instruments est conçu pour répondre aux exigences de gestion d'alimentation de processeurs et de plateformes dans diverses applications relevant de la sécurité. La plage de température ambiante de -40°C à +125°C fait que ce PMIC s'avère idéal pour diverses applications automobiles. Le TPS65223-Q1 de TI comporte quatre convertisseurs CC/CC à découpage (BUCK). De plus, le dispositif comporte trois régulateurs LDO (Low Drop-Out) qui peuvent également servir de commutateurs de charge.
Caractéristiques
- Qualification pour des applications automobiles
- Certifiés AEC-Q100 avec les résultats suivants :
- Alimentation d'entrée de 3 à 5,5 V
- Température ambiante de -40 à +125 °C (classe 1)
- Niveau de classification HBM 2
- Niveau de classification CDM C4A
- Conforme à la sécurité fonctionnelle
- Développé pour les applications de sécurité fonctionnelle
- Documentation disponible pour faciliter la conception de systèmes ISO26262
- Documentation disponible pour faciliter la conception de systèmes IEC61508
- Intégrité systématique jusqu'à ASIL-D
- Intégrité systématique jusqu'à SIL-3
- Intégrité matérielle jusqu'à ASIL-B
- Intégrité matérielle jusqu'à SIL-2
- Surveillances de sous-tension et de surtension et limite de courant sur tous les rails d'alimentation de sortie
- Surveillances de sous-tension et de surtension pour deux rails d'alimentation externe et pour l'alimentation d'entrée
- Circuit de surveillance (déclencheur ou Q&A)
- Surveillance du signal d'erreur (niveau ou MLI)
- Avertissement de température et arrêt thermique
- Autotest intégré sur moniteurs de tensions
- Convertisseurs CC/CC à découpage et à hauts rendements BUCK1 + BUCK2
- Tension de sortie de 0,5 V à 3,3 V
- Courant de sortie 3,5 A
- Fréquence de commutation de 2,2 ou 4,4 MHz
- Convertisseurs CC/CC à découpage et à hauts rendements BUCK3 + BUCK4
- Tension de sortie de 0,5 V à 3,3 V
- Courant de sortie 2,4 A
- Fréquence de commutation de 2,2 ou 4,4 MHz
- Deux régulateurs linéaires à faible chute de tension (LDO) et à mode configurable de commutation de charge
- Tension de sortie de 0,6 à 3,3 V en mode LDO
- Courant de sortie 400 mA
- Un régulateur linéaire à faible chute de tension (LDO) et à performances de faible bruit, ainsi qu'un mode configurable de commutation de charge
- Tension de sortie de 1,2 à 3,3 V en mode LDO
- Courant de sortie 300 mA
- Six broches polyvalentes et configurables d'entrée-sortie (GPIO), réinitialisation et sorties d'états sécurisés
- Un CAN 12 bits
- Séquence d'alimentation configurable OTP
- Boîtier QFN de 36 broches, 5 mm x 6 mm, pas de 0,5 mm
Applications
- Processeurs tels que l'AM62A3-Q1, l'AM62A3, l'AM62A7-Q1, l'AM62A7, l'AM67, l'AM62P(-Q1), l'AM62D(-Q1), l'AM275, le TDA4VEN, le TDA4AEN ou processeurs d'autres fournisseurs
- Système d'infodivertissement automobile et tableau de bord numérique, rétroviseur numérique, Système de rétrovision par caméra (CMS)
- Système de surveillance de pilotes (DMS), Système de surveillance d'occupation (OMS), caméra frontale de Système d'aide à la conduite (ADAS)
- Commande et automatisation industrielles, Caméra de vision artificielle, Robots mobiles autonomes (AGV/AMR)

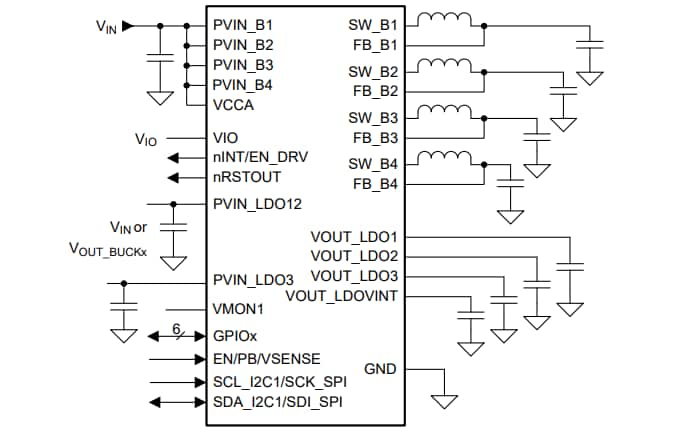

Application simplifiée
Publié le: 2025-05-08
| Mis à jour le: 2025-05-29
