Texas Instruments PMU TPS659128x pour alimentation de processeur
L'unité de gestion d'alimentation (PMU) TPS659128x de Texas Instruments pour l'alimentation du processeur fournit quatre convertisseurs Buck configurables avec un courant de sortie pouvant atteindre 2,5 A et dix régulateurs LDO pour une utilisation externe. Ces LDO peuvent être fournis à partir d'une batterie ou d'une alimentation pré-régulée. Chaque numéro de pièce a une séquence de mise sous tension et de mise hors tension différente programmée en usine.
Le TPS659128x de Texas Instruments intègre un oscillateur RC de 32 kHz pour séquencer toutes les ressources pendant la mise sous tension ou la mise hors tension. Tous les convertisseurs LDO et CC-CC peuvent être contrôlés par une interface I2C ou SPI ou des broches d'activation de base après le démarrage. De plus, une interface de mise à l'échelle de la tension permet de passer des convertisseurs CC-CC à une tension différente via I2C ou un contrôle de base du plancher-toit. Trois pilotes LED avec une fonction de gradation avancée sont intégrés à l'intérieur du dispositif.
La fonctionnalité d'entrée-sortie à usage général (GPIO) est multiplexée avec différentes broches, notamment les broches LED, les broches ENx et les broches SPI lorsqu'elle n'est pas utilisée. Chaque GPIO peut être configurée dans le cadre de la séquence de mise sous tension pour contrôler les ressources externes. Une broche de VEILLE permet de basculer entre le mode actif et le mode de veille préprogrammé pour optimiser l'alimentation. Le dispositif TPS659128x est fourni dans un boîtier DSBGA à 9 broches × 9 broches (3,6 mm × 3,6 mm) avec un pas de 0,4 mm.
Caractéristiques
- Quatre convertisseurs Buck
- Plage de tension d'entrée (VIN) de 2,7 V à 5,5 V
- Mode économie d'énergie à faible courant de charge
- Précision de la tension de sortie en mode PWM ±2 %
- Courant de repos standard de 26 µA par convertisseur
- Échelle dynamique de tension
- Cycle de service 100% pour la plus faible chute de tension
- Dix LDO
- Huit LDO à usage général
- Plage de tension de sortie de 0,8 V à 3,3 V
- Un courant de repos standard de 32 µA par LDO
- Deux LDO RF à faible bruit
- Plage de tension de sortie de 1,6 V à 3,3 V
- Prise en charge de pré-régulation par entrées d'alimentation séparées
- Schéma de contrôle Eco-mode™
- Plage VIN de LDO respectifs correspondant aux plages de tension suivantes
- De 1,8 V à 3,6 V
- De 3 V à 5,5 V
- Trois pilotes de LED
- Gradation interne en utilisant I2C
- Jusqu'à 20 mA par dissipateur de courant
- Surveillance thermique
- Avertissement de haute température
- Arrêt thermique
- Commutateur de dérivation
- Utilisé avec le DCDC4 dans les applications alimentant un amplificateur de puissance à radiofréquence (RF-PA)
- Interface
- Interface I2C
- Interface d'alimentation I2C pour mise à l'échelle dynamique de la tension (DVS)
- Interface périphérique en série (SPI)
- Oscillateur RC 32 kHz
- Verrouillage de sous-tension, comparateur de défaillance de batterie et détection par bouton à pression longue
- Boîtier DSBGA de 3,6 mm × 3,6 mm avec un pas de 0,4 mm
Applications
- Smartphones
- Routeurs et commutateurs sans fil
- Tablettes
- Applications industrielles
- Modem LTE
- GPS

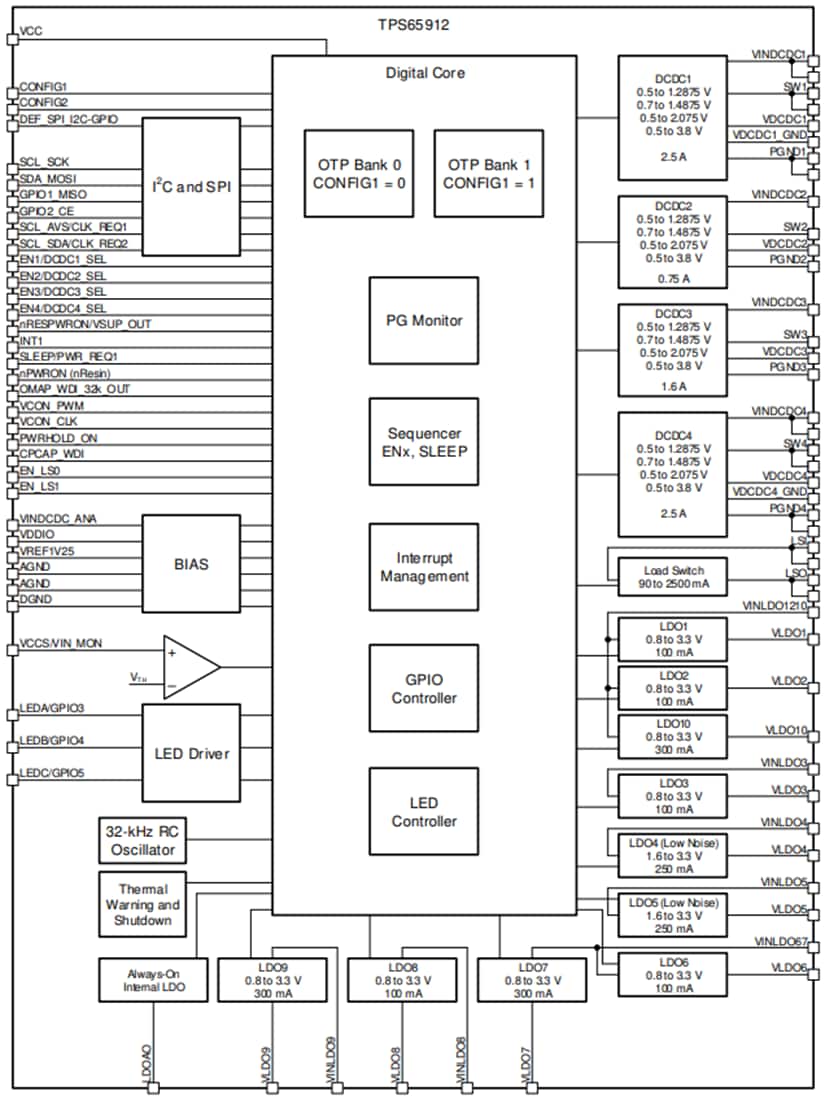

Schéma de principe fonctionnel
