Texas Instruments Module d'évaluation (EVM) de régulateur TPS7A21EVM-059
Le module d'évaluation (EVM) de régulateur TPS7A21EVM-059 de Texas Instruments aide les ingénieurs de conception à évaluer le fonctionnement et les performances du régulateur linéaire TPS7A21 pour une utilisation dans l'application de circuit de l'ingénieur. La configuration du TPS7A21EVM-059 de Texas Instruments contient un seul régulateur à faible bruit, petite taille et faible chute de tension (LDO) pour un large éventail d'applications. Le régulateur peut fournir jusqu'à 500 mA à la charge avec une faible tension de décrochage VIN à VOUT. Pour la stabilité, utilisez une capacité de sortie déclassée minimale de 400 nF (ou plus) jusqu'à un maximum de 200 µF. Un circuit transitoire de charge à hautes performances est inclus pour améliorer la capacité de mesure du régulateur LDO.
Caractéristiques
- Courant de repos très faible de 6,5 µA (IQ)
- Plage de tension d'entrée de 2 V à 6 V
- Haute ration de réjection d'alimentation (PSRR) (95 dB à 1 kHz)
- Faible bruit de tension de sortie de 7 μVRMS
- Faible chute de tension (LDO) (171 mV (max) à 500 mA (3,3 V VOUT))
- Abaissement à activation intelligente (EN)

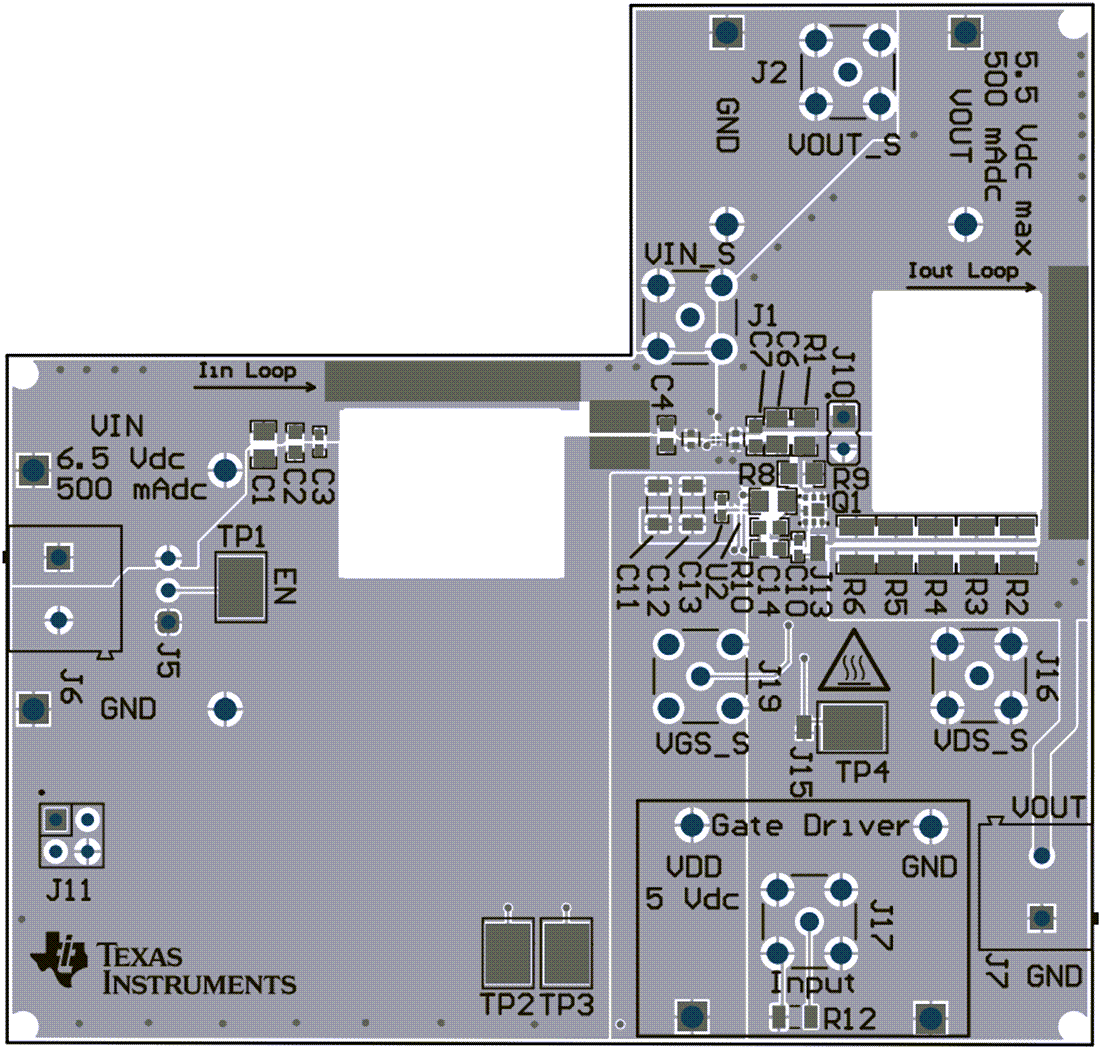

Agencement de la carte
Produits associés
Texas Instruments Régulateurs à ultra-faible chute de tension (LDO) de 500 mA TPS7A21/TPA7A21-Q1
Un régulateur de tension linéaire qui peut fournir 500 mA de courant de sortie.
