Texas Instruments Régulateurs linéaires LDO TPS7B88-Q1
Les régulateurs linéaires LDO TPS7B88-Q1 de Texas Instruments fournissent une plage de tension d'entrée allant jusqu'à 40 V, ce qui permet au dispositif de résister aux transitoires (tels que la perte de charge) attendus dans les systèmes automobiles. Les régulateurs TPS7B88-Q1 utilisent seulement un courant de repos de 17 µA à faible charge, ce qui le rend idéal pour alimenter des composants toujours actifs tels que les microcontrôleurs (MCU) et les émetteurs-récepteurs de zone de contrôleur (CAN) dans les systèmes de veille.
Les régulateurs linéaires LDO TPS7B88-Q1 de TI disposent d'une réponse transitoire de pointe qui permet à la sortie de réagir rapidement aux variations de charge ou de ligne (par exemple, en cas de conditions de manivelle froide). De plus, le dispositif dispose d'une nouvelle architecture qui minimise le dépassement de sortie lorsqu'il se relève d'une chute. Le TPS7B88-Q1 dispose d'une précision CC étroite de ±1,15 % sur la ligne, la charge et la température, en fonctionnement normal.
Les régulateurs TPS7B88-Q1 sont disponibles en boîtier thermo-conducteur pour permettre aux pièces de transférer efficacement la chaleur vers la carte du circuit imprimé.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles :
- Classe de température 1 de –40° C à +125° C, TA
- Température de jonction de –40°C à +150 C, TJ
- Plage de tension d'entrée de 3 V à 40 V (42 V max)
- Plage de tension de sortie de 3,3 V et 5 V (fixe)
- Courant de sortie maximal de 500 mA
- Précision de tension de sortie de ±1,15 % (max)
- Faible tension de décrochage de 525 mV (max) à 450 mA
- Faible courant de repos de 17 µA (std) à faible charge
- Excellente réponse transitoire de ligne :
- Déviation de VOUT de ±2 % pendant la manivelle à froid
- Déviation de ±2 % VOUT (vitesse de balayage 1 V/µs VIN)
- Stable avec un condensateur de 2,2 µF ou plus grand
- Boîtier TO-252 à 3 broches 30° C/W (RθJA)
Applications
- Applications connectées à la batterie toujours actives :
- Passerelles automobiles
- Entrées sans clé distantes (RKE)
- Groupes d'instruments reconfigurables
- Modules de commande de corps (BCM)

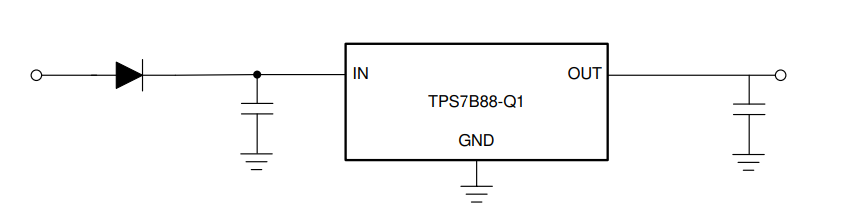

Sortie égale à la tension de référence
