Texas Instruments Module d'évaluation (EVM) d'alarme de fumée/CO TPS8802EVM
Le module d'évaluation (EVM) d'alarme de fumée/CO TPS8802EVM de Texas Instruments est utilisé pour évaluer le frontal analogique de détection de fumée et de CO TPS8802 et le CI de gestion de l'alimentation. Le module d'évaluation permet une connexion aisée du TPS8802 à une chambre photoélectrique fournie par l'utilisateur et au capteur de monoxyde de carbone. L'interface utilisateur graphique (GUI) du TPS8804 s'interface avec le module d'évaluation pour évaluer rapidement les performances de l'amplificateur photo, du pilote LED et de l'amplificateur CO, ainsi que la consommation d'énergie du système statique. Pour une évaluation plus approfondie, un microcontrôleur externe peut être connecté au module d'évaluation pour créer un système prototype de détection de fumée.
Caractéristiques
- Deux pilotes LED programmables compensés en température pour les chambres photoélectriques à onde double
- Amplificateur à transimpédance de photodiode à décalage ultra-faible avec un étage de gain programmable
- Amplificateur opérationnel à ultra-faible puissance pour capteurs électrochimiques de monoxyde de carbone
- Interface d'interconnexion/SLC pour communication multi-détecteur
- Large plage de tension d'entrée pour une flexibilité d'alimentation du système
Applications
- Alarmes de CO et de fumée sur batterie/pile 10 ans
- Alarmes de fumée et de CO alimentées en CA
Équipement nécessaire
- Alimentation électrique de 2 V à 15,5 V capable de 100 mA
- Adaptateur d'interface USB2ANY™
- Logiciel d'interface utilisateur graphique (GUI) TPS880x
- Les fichiers d'installation sont disponibles dans le dossier de produit TPS8802EVM
- Multimètre pour mesurer le courant d'alimentation, les tensions de régulateur et la sortie de l'amplificateur de CO
- Oscilloscope pour mesurer la forme d'impulsion du signal de photodiode

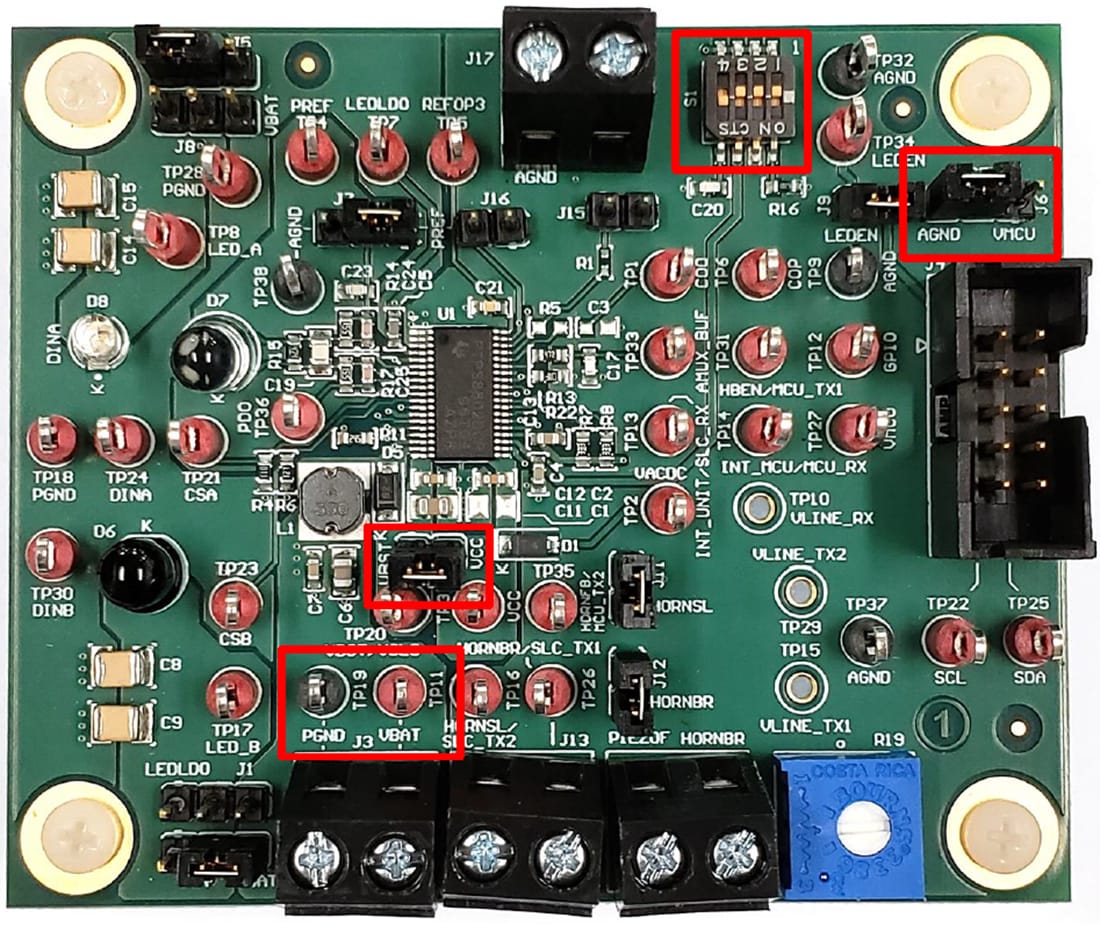

Connexions de carte
Produit associé
Texas Instruments AFE TPS8802 pour détecteur de fumée résidentiel
Intègre tous les régulateurs, amplificateurs et pilotes requis pour un détecteur de fumée résidentiel.
Outils de développement associés
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.
