Texas Instruments Module d'évaluation (EVM) TPS8804EVM AFE
Le module d'évaluation (EVM) AFE TPS8804EVM de Texas Instruments est utilisé pour évaluer le frontal analogique de détection de fumée et de CO TPS8804 et le CI de gestion de l'alimentation. Le module d'évaluation permet une connexion facile du TPS8804 à une chambre photoélectrique fournie par l'utilisateur et à un capteur de monoxyde de carbone. L'interface utilisateur graphique (GUI) du TPS8804 s'interface avec le module d'évaluation pour évaluer rapidement les performances de l'amplificateur photo, du pilote LED et de l'amplificateur CO, ainsi que la consommation d'énergie du système statique. Pour une évaluation plus approfondie, un microcontrôleur externe peut être connecté au module d'évaluation pour créer un système prototype de détection de fumée.
Caractéristiques
- Pilotes LED doubles pour les LED bleues et IR
- Amplificateur à photodiode à faible décalage et grande largeur de bande
- Amplificateur de transimpédance CO à ultra-faible puissance
- LDO pour blocs analogiques internes et microcontrôleur externe
- AMUX de sortie analogique à tampon unique pour les signaux de CO et photo
- Interface série pour configurer les amplificateurs, les pilotes, les régulateurs
- Interface SLC pour la communication de ligne d'alimentation
- Moniteurs de défauts de sous-tension et de surchauffe
- Large plage de tension d'entrée pour une configuration d'alimentation électrique flexible
Équipement nécessaire
- Alimentation électrique de 4,5 V à 15,5 V capable de 100 mA
- Adaptateur d'interface USB2ANY™
- Logiciel à interface utilisateur graphique (GUI) TPS880x
- Multimètre pour mesurer les tensions du régulateur et la sortie de l'amplificateur de CO
- Oscilloscope pour mesurer la forme d'impulsion du signal de photodiode

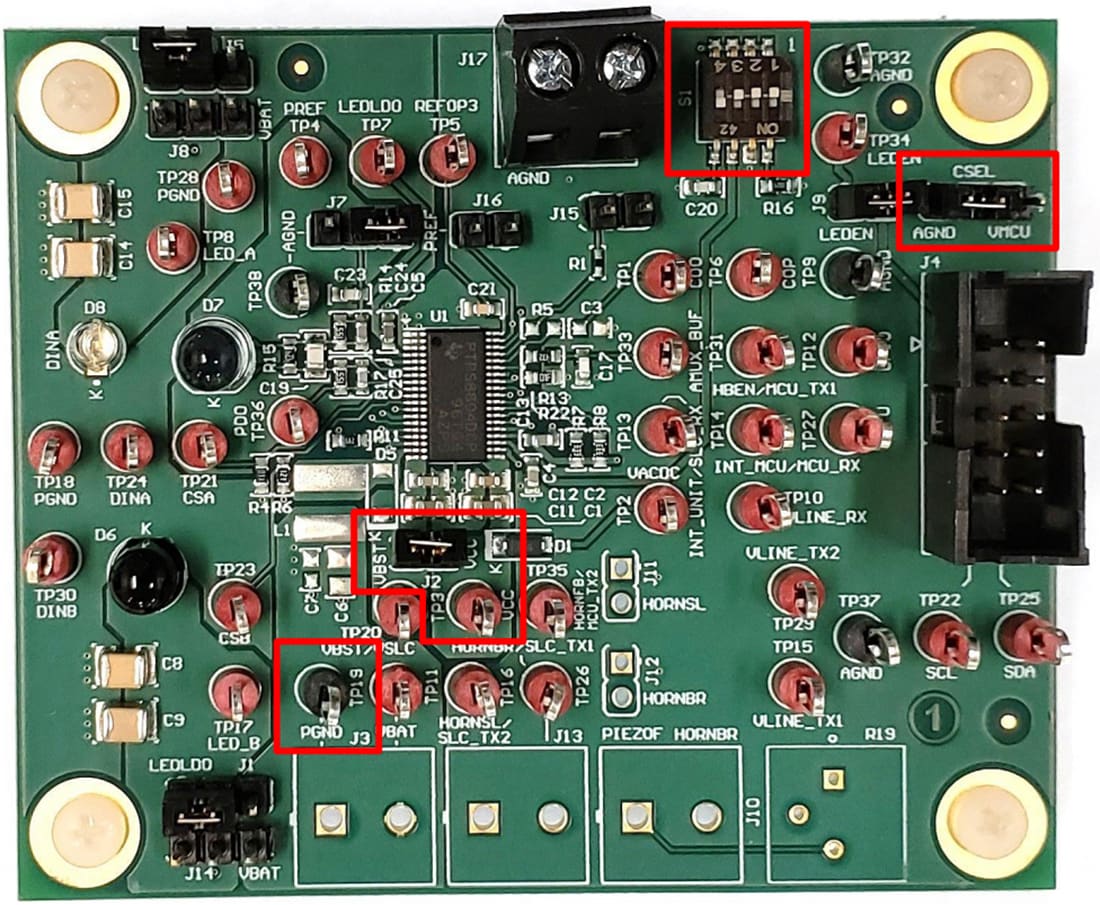

Connexions de carte
Produit associé
Texas Instruments AFE TPS8804 pour détection de fumée commerciale
Intègre tous les amplificateurs et pilotes requis pour un détecteur de fumée commercial.
Outils de développement associés
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.
Ressources supplémentaires
Publié le: 2020-06-03
| Mis à jour le: 2024-06-24
