Texas Instruments Modules d'évaluation TPS922050/1EVM
Les modules d'évaluation de Texas Instruments TPS922050/1EVM offrent un assemblage PCB à deux couches avec plusieurs variantes configurées pour évaluer l'exploitation du TPS922050/1. Les pilotes LED Buck non synchrones TPS922051/0 2 A/1 A offrent une large plage d'entrée de 4,5 V à 65 V avec une fonction de graduation MLI/analogique.
Le module d'évaluation TI TPS922050/1EVM peut commander des LED avec haute puissance, densité et efficacité en intégrant un NMOS côté bas.
Caractéristiques
- Connexion commune d'anode LED
- MOSFET intégré de 300 mΩ
- Limite du courant standard (1,6 A/3,2 A)
- Fréquence de commutation (400 kHz/1 MHz)
- Options de graduation avancées :
- D1 pour la graduation MLI
- D2 pour la graduation analogique
- Caractéristiques de protection totale :
- Protection contre les LED ouvertes et les courts-circuits
- Protection contre les FET de commutation ouverts et les courts-circuits
- Protection contre les défaillances de composants externes
- Limite de courant cycle par cycle
- Arrêt thermique
- Boîtiers WSON-8, HVSSOP-8, SOT583
Applications
- Éclairage constant
- Éclairage intérieur et extérieur
- Éclairage d'appareils
- Éclairage WLED froid/chaud
- Éclairage d'urgence et de signalisation
- Projecteur de sécurité
- Ampoule et lampe LED
- Éclairage de fond LCD
- Éclairage instantané
- Vision industrielle et flash d'appareil photo
- Alarme incendie et stroboscope
Équipement nécessaire
- Charge LED avec câbles
- Il devrait être capable de supporter un courant continu de 2 A pour l'EVM TPS922051
- Il devrait être capable de supporter un courant continu de 1 A pour l'EVM TPS922050
- Générateur de fonction avec câbles
- Il doit être réglé en mode MLI pour la version D1 EVM
- Il doit être réglé en mode CC pour la version D2 EVM
- Alimentation électrique de banc isolée avec câbles
- Exigences relatives à l'alimentation électrique externe ou à l'accessoire électrique
- Tension de sortie nominale de 4,5 VCC à 60 VCC
- Courant de sortie maximum de 3600 mA
- Niveau d'efficacité V
Pilotes associés
Texas Instruments Pilotes LED non synchrones TPS92205x
Ces dispositifs peuvent piloter des LED et charger des batteries / piles avec une densité haute puissance et une haute efficacité.

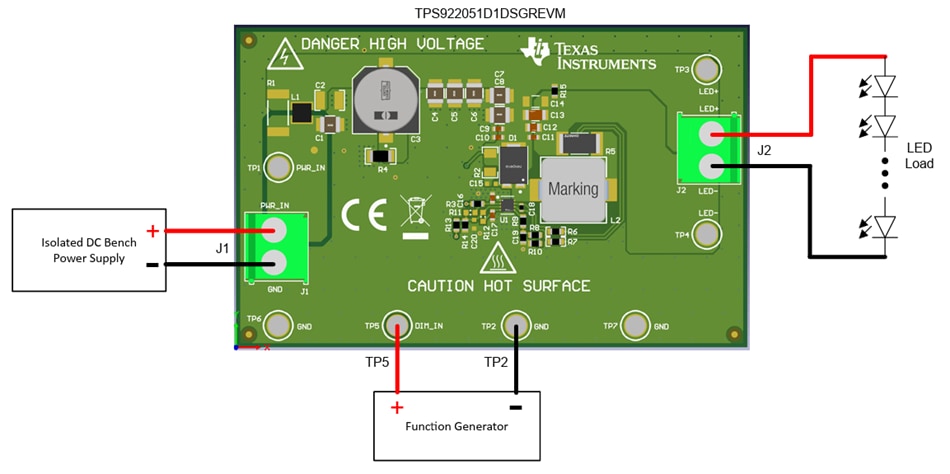

Schéma de connexion
Topologie
