Le pilote LED côté haut automobile 40 V TPS929120-Q1 de Texas Instruments avec interface FlexWire est un pilote LED côté haut à 12 canaux et 40 V qui contrôle le courant de sortie à 8 bits et les cycles de service MLI à 12 bits. Le TPS929120-Q1 satisfait plusieurs exigences de régulation avec des diagnostics de LED ouverte, de court-circuit à la terre et de court-circuit à LED unique. Le watchdog configurable définit automatiquement des états de sécurité lorsque la connexion du microcontrôleur (MCU) est perdue et, avec une EEPROM programmable, le TPS929120-Q1 peut être défini de manière flexible pour différents scénarios d'application.
Les pilotes de LED avec interfaces numériques sont essentiels pour piloter efficacement des applications d'éclairage à contrôle de pixels. Dans l'éclairage extérieur, plusieurs fonctions de lampe sont généralement situées sur différentes cartes de circuit imprimé avec des fils hors carte connectés. Une interface traditionnelle à simple extrémité rend difficile le respect des strictes exigences en matière de CEM (Compatibilité Électromagnétique).
L'interface FlexWire basée sur UART du TPS929120-Q1 deTexas Instruments permet une communication facile hors carte sur de longues distances sans impact sur la CEM, en utilisant une couche physique CAN conforme aux standards industriels.
Caractéristiques
- AEC-Q100-qualified pour les applications automobiles.
- Grade de température 1 (-40 °C à +125 °C, TA)
- Possibilité de mettre en œuvre une sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Sortie de courant de précision côté positif à 12 canaux
- Tension d'alimentation de 4,5 V à 40 V
- Un courant de canal jusqu'à 75 mA est défini par une résistance.
- Paramètre de courant indépendant 6 bits global à 2 bits
- Précision du courant élevé < ±5 % de 5 mA à 75 mA
- Précision du courant élevé < ±10 % à 1 mA
- Faible chute de tension de 500 mV à 50 mA
- Gradation PWM indépendante 12 bits
- Fréquence PWM Programmable jusqu'à 20 kHz
- Méthode de gradation linéaire et exponentielle
- Interface de commande FlexWire
- Fréquence d'horloge jusqu'à 1 MHz
- 16 dispositifs Maximum sur un bus Fil flexible
- Jusqu'à 8 octets de transaction de données dans une seule trame
- Sortie 5 V LDO pour alimenter l'émetteur-récepteur CAN
- Diagnostic et protection
- État de sécurité programmable
- Détection de circuit ouvert LED
- Détection de court-circuit LED
- Diagnostic de court-circuit à LED simple
- Détection Programmable à faible alimentation
- ERR à drain ouvert pour indication de défaillance
- Watchdog et CRC pour interface FlexWire
- CAN 8 bits pour mesure de tension à broches
- Protection contre la surchauffe
Applications
- Éclairage arrière extérieur automobile
- Phare extérieur automobile
- Éclairage ambiant intérieur automobile
- Affichage du cluster automobile

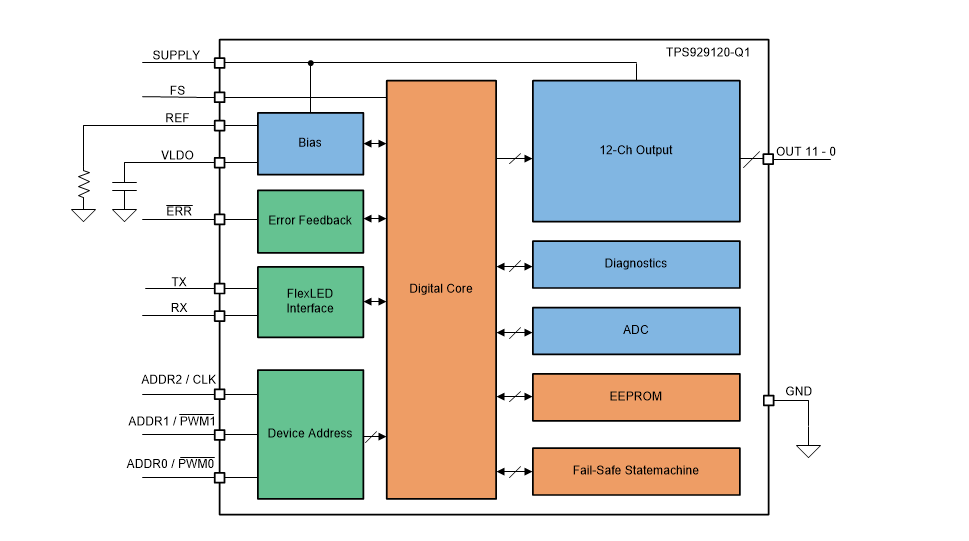

Schéma fonctionnel
Outils de développement associés
Texas Instruments TPS929120EVM Evaluation Module
Evaluates the operation and performance of the TPS929120-Q1 LED Driver.
