Texas Instruments Pilotes de commutateur renforcés TPSI3050/TPSI3050-Q1

Les pilotes de commutateur isolés renforcés TPSI3050/TPSI3050-Q1 de Texas Instruments sont entièrement intégrés et forment un relais statique (SSR) complètement isolé lorsqu'ils sont combinés avec un interrupteur d'alimentation externe. La tension nominale de commande de grille de 10 V avec la source de crête et le courant absorbé 1.5A/3.0A permet de choisir une grande variété de commutateurs d'alimentation externes, répondant à une large gamme d'applications.

Les pilotes de commutateur renforcés TPSI3050/TPSI3050-Q1 de TI génèrent une alimentation de polarisation secondaire à partir de la puissance reçue de son côté primaire, de sorte qu'aucune polarisation d'alimentation secondaire isolée n'est requise. De plus, le TPSI3050-Q1 peut éventuellement alimenter des circuits de support externes pour diverses exigences d'application.

L'appareil est disponible dans un boîtier SOIC 8 broches (DWZ) 7,50 mm x 5,85 mm.

Caractéristiques

  • Aucune alimentation secondaire isolée requise
  • Pilote des transistors de puissance externes ou des SCR
  • Isolation renforcée 5 kVRMS
  • Pilotage de porte10 V avec courant de source/puits de crête 1.5A/3A
  • Alimentation jusqu'à 50mW pour les circuits auxiliaires externes
  • Prend en charge la commutation CA ou CC
  • Prend en charge les modes à deux ou trois fils
  • Plage de température automobile –40 à +125 °C (Grade 1), température ambiante qualifiée AEC-Q100 (TPSI3050-Q1)
  • Sept niveaux de transfert d'alimentation, résistance sélectionnable
  • Compatible avec la sécurité fonctionnelle
    • Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
  • Certifications liées à la sécurité
    • Prévu : 7071 V Isolation renforcéePK selon DIN EN IEC 60747-17 (VDE 0884-17)
    • Prévu : isolation 5 kVRMS pendant 1 minute par UL 1577

Applications

  • Relais statiques (SSR)
  • Systèmes de gestion de batterie
  • Chargeurs embarqués
  • Systèmes hybrides, électriques et groupes motopropulseurs
  • Automatisation du bâtiment
  • Automatisation et contrôle d'usine

Module d'évaluation associé

Texas Instruments Module d'évaluation TPSI3050Q1EVM

Facilite l'évaluation des pilotes de commutateur renforcés TPSI3050/TPSI3050-Q1.

Learn Moreà propos de Texas Instruments Module d'évaluation TPSI3050Q1EVM View Productslié à Texas Instruments Module d'évaluation TPSI3050Q1EVM

Ressources supplémentaires

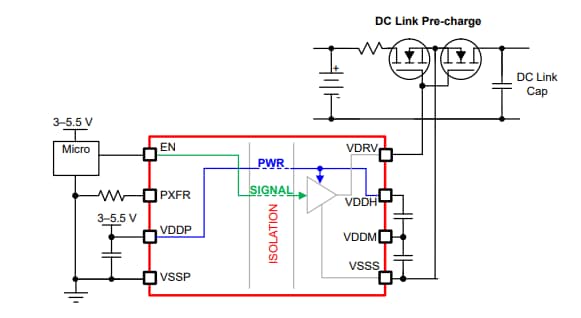

Schéma
