Texas Instruments Module d'évaluation TPSM33625EVM
Le module d'évaluation TPSM33625EVM de Texas Instruments est configuré pour évaluer le fonctionnement des modules d'alimentation TPSM33625. Le TPSM33625EVM accepte plusieurs configurations du module d'alimentation. De plus, les points d'essai électriques permettent de vérifier facilement les performances du régulateur de puissance. L'EVM est une base pour la disposition et la sélection de composants TPSM33625 optimales.
Le module d'évaluation TPSM33625EVM de TI offre une tension de sortie configurable de 1,8 V à 12 V avec un courant de charge pouvant atteindre 2,5 A. Les points de mesure du composant mesurent facilement l'efficacité de conversion et surveillent d'autres mesures de performance. Les cavaliers et les points de test inclus évaluent les caractéristiques du TPSM33625, telles que l'activation programmable UVLO, la sélection de fréquence de commutation et de mode réglables (ou la synchronisation) et l'indicateur de bonne alimentation.
Le TPSM33625EVM est configuré par défaut pour être autorisé avec une tension de sortie de 5 V et une fréquence de commutation de 2,2 MHz avec un repli de fréquence (mode auto) à faible charge.

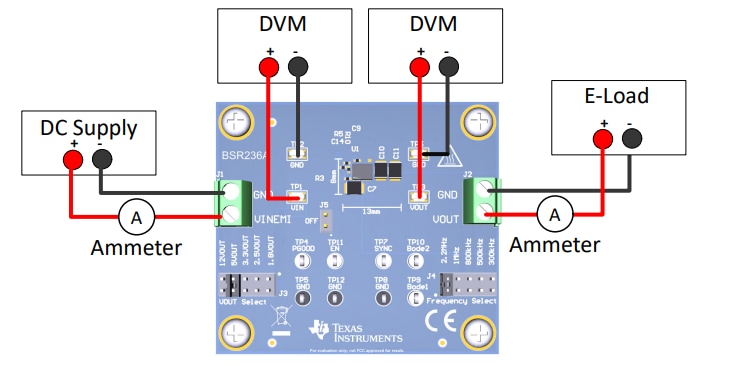

Schéma de la configuration du test
Produits associés
Texas Instruments Module d'alimentation de convertisseur Buck synchrone TPSM336x5
Module d'alimentation CC/CC abaisseur synchrone à entrée de 2,5 A et 36 V dans un boîtier QFN compact à 11 broches.
Configuration de la PCB
