Texas Instruments Module de puissance TPSM560R6
Le module d'alimentation TPSM560R6 de Texas Instruments est une solution de puissance 600 A hautement intégrée qui combine un convertisseur Buck CC/CC à entrée 60 V avec des MOSFET d'alimentation, un inducteur blindé et des dispositifs passifs dans un boîtier QFN amélioré thermiquement.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- QFN HotRod™ amélioré de 5,0 mm × 5,5 mm × 4,0 mm
- Excellentes performances thermiques : puissance de sortie jusqu'à 18 W à 85°C, aucun flux d'air
- Empreinte standard : pastille thermique large simple et toutes les broches accessibles depuis le périmètre
- Conçu pour des applications fiables et robustes
- Large plage de tension d'entrée de 4,2 V à 60 V
- Protection contre les tensions transitoires d'entrée jusqu'à 66 V
- Plage de jonction de fonctionnement de –40 °C à +125 ºC
- Plage de jonction pour suffixe EXT : de –55 °C à +125 °C
- Fréquence de commutation fixe de 400 kHz
- Mode de fonctionnement FPWM
- Optimisé pour les exigences EMI ultra-faibles
- Inducteur blindé intégré et condensateurs de dérivation à haute fréquence
- Conforme aux normes EMI EN55011
- L'option de spectre étendu réduit les émissions
- Courant de repos sans commutation de 26 µA
- Démarrage monotone vers sortie pré-polarisée
- Aucun composant de boucle de compensation ou d'amorçage
- UVLO d'activation de précision et d'entrée avec hystérésis
- Protection d'arrêt thermique avec hystérésis
- Créez une conception de régulateur personnalisée à l'aide de WEBENCH® Power Designer
Applications
- Transmetteurs et capteurs de terrain, modules PLC
- Thermostats, vidéosurveillance, systèmes CVC
- Pilotes CA et servomoteurs, encodeurs rotatifs
- Transport industriel, suivi d'actifs
- Applications de sortie négative
Produits associés
Texas Instruments Modules d'évaluation (EVM) TPSM560R6xEVM
Conçu pour l'évaluation des caractéristiques du module d'alimentation buck synchrone TPSM560R6x.

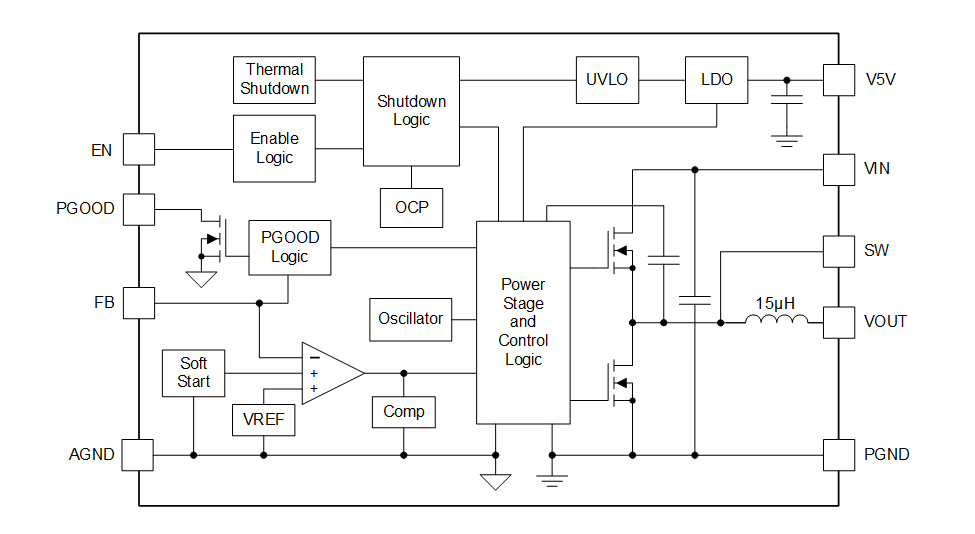

Schéma standard
Publié le: 2022-03-14
| Mis à jour le: 2023-04-12
