Texas Instruments Modules d'évaluation TPSM63606EVM / TPSM63606SEVM
Les modules d'évaluation (EVM) TPSM63606EVM / TPSM63606SEVM de Texas Instruments sont conçus pour présenter les performances du module de puissance Buck CC/CC buck synchrone 36 V, 6 A TPSM63606. Ces modules d´évaluation fonctionne sur une large gamme de tension d'entrée de 3 V à 36 V pour délivrer une sortie fixe de 5 V avec une précision supérieure à 1 % du point de consigne et un courant de sortie pouvant atteindre 6 A. La version « S » du module d'évaluation comprend un spectre à saut pseudo-aléatoire (PRSS) pour une EMI plus faible. Le module de puissance TPSM63606 de Texas Instruments offre un boîtier et une conception de brochage avancés pour de meilleures performances EMI, un haut rendement et une haute fiabilité. Les caractéristiques pour améliorer la protection du régulateur en cas de défaut incluent le verrouillage de sous-tension (UVLO), le démarrage progressif interne, la protection contre les surintensités en mode hoquet (OCP) et l'arrêt thermique. Un indicateur PGOOD à drain ouvert, une activation de la précision, une option de polarisation externe, une fréquence de commutation réglable RT et une synchronisation IN fonction sont également fournis.
Caractéristiques
- Large plage de tension d'entrée de 3 V à 36 V
- Tension de sortie 5 V par défaut (cavalier réglable à 1,8 V, 2,5 V, 3,3 V ou 12 V)
- Courant de sortie jusqu'à 6 A
- Fréquence de commutation par défaut 1 MHz (cavalier réglable à 500 kHz, 750 kHz, 1,5 MHz ou 2 MHz)
- Filtre EMI d'entrée inclus pour les émissions conduites CISPR 32 de classe B
- Disposition PCB entièrement assemblée, testée et éprouvée avec une empreinte réduite
Équipement nécessaire
- Source de tension
- Le VIN de la source de tension d'entrée doit être une source CC variable de 36 V capable de fournir 6 A
- Multimètres
- Voltmètre 1
- Mesure de la tension d'entrée de VIN S+ à VIN S–
- Voltmètre 2
- Mesure de la tension de sortie de VOUT S+ à VOUT S–
- Ampèremètre 1
- Mesure du courant d'entrée
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Ampèremètre 2
- Mesure du courant de sortie
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Voltmètre 1
- Charge électronique
- Utilisez un mode de charge électronique défini à résistance constante (CR) ou courant constant (CC) et capable de 0 CAN à 6 CAN
- Pour une mesure du courant d'entrée hors charge, débrancher la charge électronique car elle peut générer un petit courant résiduel
- Oscilloscope
- Avec l'endoscope réglé sur une bande passante de 20 MHz et un couplage CA, mesurez l'ondulation de tension de sortie directement sur un condensateur de sortie avec un fil de mise à la terre court normalement fourni avec la sonde de l'endoscope
- Placer l'extrémité de la sonde de l'oscilloscope sur la borne positive du condensateur de sortie, en tenant le tube de mise à la terre de la sonde à travers le fil de mise à la terre jusqu'à la borne négative du condensateur
- TI ne recommande pas d'utiliser une connexion à la terre à fil long car cela peut induire un bruit supplémentaire compte tenu d'une grande boucle de terre
- Pour mesurer les autres formes d’onde, réglez l’oscilloscope selon les besoins
Applications
- Test et mesure, aérospatiale et défense
- Automatisation et contrôle en usine, alimentations à usage général
- Circuits Buck-Boost inverseurs (IBB) nécessitant une tension de sortie négative

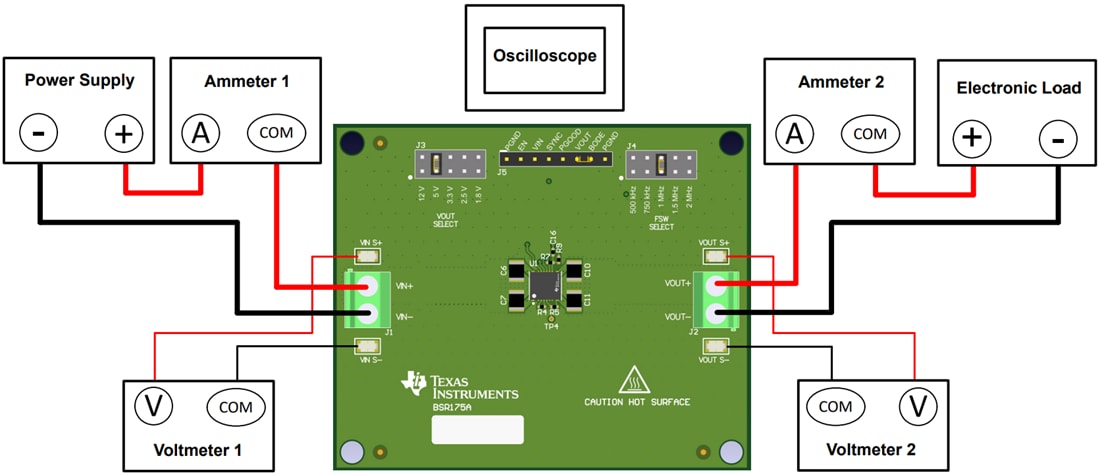

Configuration du test
