Texas Instruments Module d'alimentation DC/DC Buck synchrone TPSM63610
Le module d'alimentation DC/DC Buck synchrone TPSM63610 de Texas Instruments est une solution DC/DC 36 Vet 8 A hautement intégrée qui combine des MOSFET de puissance, une inductance blindée et des composants passifs dans un boîtier QFN HotRod ™ amélioré. L'appareil comporte des broches VIN et VOUT aux coins du boîtier pour un placement optimisé des condensateurs d'entrée et de sortie. De plus, quatre pastilles thermiques plus grandes sous le module permettent un agencement simple et une manipulation facile dans la fabrication.
Le module TPSM63610 de TI a une tension de sortie de 1 V à 20 V permettant une mise en œuvre rapide et facile d'une conception à faible EMI dans un faible encombrement PCB. La solution totale nécessite seulement quatre composants externes et élimine la sélection des composants magnétiques et de compensation à partir du processus de conception.
Le module TPSM63610 offre de nombreuses fonctionnalités pour des performances robustes, notamment une activation de précision avec hystérésis pour une tension d'entrée réglable UVLO, une vitesse de balayage du nœud de commutation programmable par résistance et un spectre étalé pour une EMI améliorée. En plus d'un VCC intégré, d'un amorçage et de condensateurs d'entrée pour une fiabilité accrue et une densité plus élevée. Le module peut être configuré pour une fréquence de commutation constante sur toute la plage de courant de charge (FPWM) ou une fréquence variable (PFM) pour une efficacité de charge légère plus élevée. Cela inclut un indicateur PGOOD pour le séquençage, la protection contre les défauts et la surveillance de la tension de sortie.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Module Buck synchrone polyvalent 36 VIN, 8 AOUT
- MOSFET, inductance et contrôleur intégrés
- Tension de sortie réglable de 1 V à 20 V
- Boîtier surmoulé 6,5 mm x 7,5 mm x 4 mm
- Plage de température de jonction de –40 °C à +125 °C
- Fréquence réglable de 200 kHz à 2,2 MHz
- Capacité de tension de sortie négative
- Rendement ultra élevé sur toute la plage de charge
- Efficacité maximale de 95 % et plus
- Option de polarisation externe pour une efficacité améliorée
- Plaquette exposée pour une faible impédance thermique (EVM θJA = 18,2 °C/W)
- Courant de repos d'arrêt de 0,6 µA (standard)
- Signatures EMI ultra-basses conduites et rayonnées
- Le boîtier à faible bruit avec deux voies d'entrée et des condensateurs intégrés réduit la sonnerie du commutateur
- Taux de dérive du nœud de commutation réglable par résistance.
- Satisfait les émissions CISPR 11 et 32 classe B
- Convient aux alimentations électriques évolutives
- Broche compatible avec le TPSM63608 (36 V, 6 A)
- Fonctions de protection inhérentes pour une conception robuste
- Indicateur PGOOD d'activation de précision en entrée et à drain ouvert pour le séquençage, le contrôle et VIN UVLO
- Protections contre les surintensités et les arrêts thermiques
- Créez une conception personnalisée à l'aide du TPSM63610 avec WEBENCH® Power Designer
Applications
- Test et mesure, aérospatiale et défense
- Automatisation et contrôle d'usine
- Alimentations électriques Buck-Boost buck et inverseur

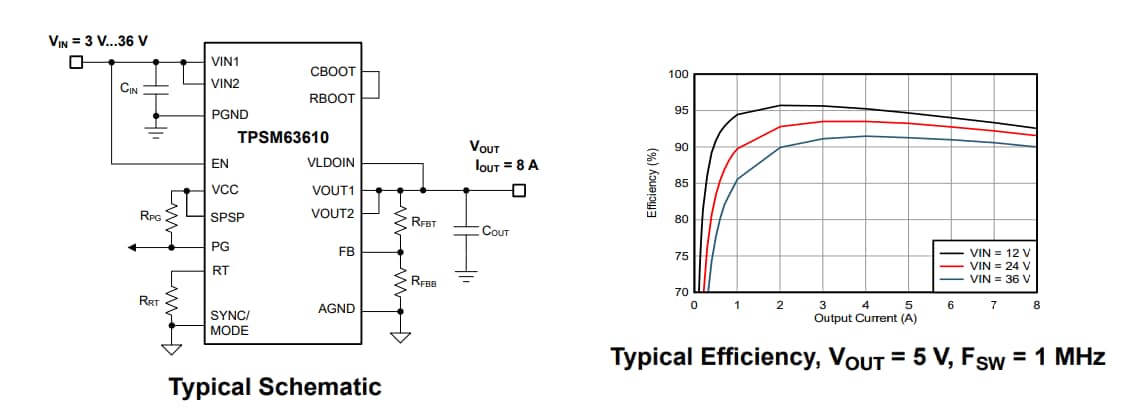

Schéma standard
Produit associé
Texas Instruments Module d'alimentation DC/DC Buck synchrone TPSM63608
Une solution 36 V, 6 A DC/DC hautement intégrée dans un boîtier HotRod ™ QFN amélioré.
Outil de développement associé
Texas Instruments Carte d'évaluation TPSM63610EVM
Utilisée pour évaluer, contrôler et configurer le module d'alimentation TPSM63610.
