Texas Instruments Carte d'évaluation TPSM63610EVM
La carte d'évaluation TPSM63610EVM de Texas Instruments est utilisée pour évaluer, contrôler et configurer le module d'alimentation TPSM63610. Le TPSM63610EVM met en œuvre des cavaliers et des points d'essai pour configurer et tester les caractéristiques du TPSM63610 à la volée. La carte d'évaluation TPSM63610EVM de TI sert d'exemple pour la conception et la disposition du circuit pour le TPSM63610 dans l'application de l'utilisateur final.
Caractéristiques
- Large plage de tension d'entrée de 6 V à 36 V
- Tension de sortie par défaut de 5 V avec tensions de sortie réglables par cavalier de 3,3 V ou 5 V
- Filtre EMI différentiel en entrée pour les tests de conformité dans la partie inférieure de l'EVM
- Fréquence de commutation par défaut de 1 MHz avec une fréquence de commutation réglable par cavalier de 2,2 MHz, 1,4 MHz, 1 MHz, 700 kHz ou 400 kHz

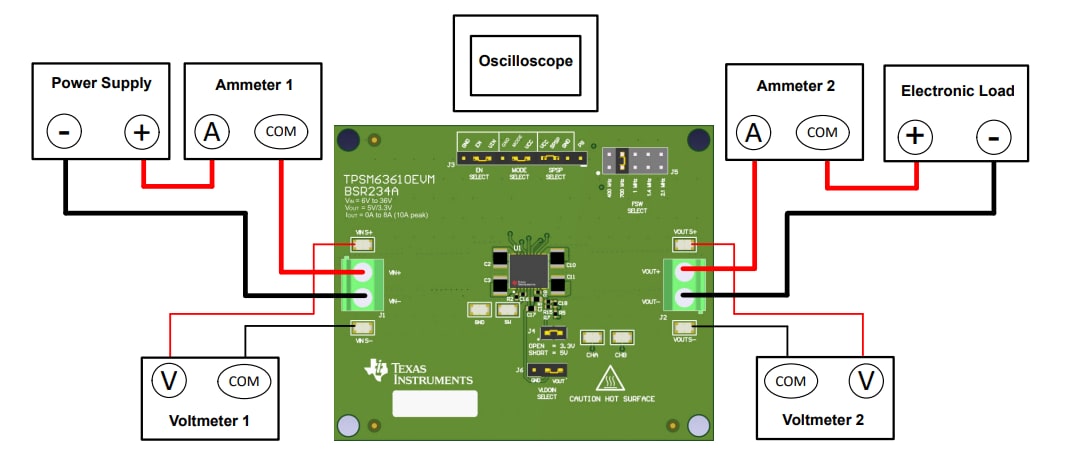

Configuration du test EVM
Vue avant
Vue arrière
Produits associés
Texas Instruments Module d'alimentation DC/DC Buck synchrone TPSM63610
Une solution 36 V, 8 A DC/DC hautement intégrée dans un boitier QFN HotRod ™ amélioré.
