Texas Instruments Module d'évaluation (EVM) TPSM64406EVM
Le module d'évaluation (EVM) TPSM64406EVM de Texas Instruments présente les caractéristiques et les performances du TPSM64406, un module CC/CC double Buck avec des MOSFET de puissance et un inducteur intégrés. Le module d'évaluation fournit deux sorties 3 A . Les tensions de sortie peuvent être programmées individuellement à une valeur fixe de 3,3 V ou 5 V ou être réglées à l'aide de résistances de rétroaction externes.
La fréquence de commutation par défaut à pleine charge est programmée à 1 MHz. Le mode de commutation à faible charge peut être sélectionné entre le mode FPWM et le mode PFM. Chaque canal peut être activé ou désactivé par une sélection de cavaliers. Enfin, le spectre étalé peut être activé ou désactivé par une sélection de résistances de configuration. Le TPSM64406EVM de Texas Instruments est conçu pour démontrer toutes les capacités de l'appareil sur un seul CI.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Module polyvalent à double sortie en tension ou à sortie unique synchrone multiphasée
- MOSFET, inducteur et contrôleur intégrés
- Large plage de tension d'entrée de 6,3 V à 36 V
- Tension de sortie réglable de 0,8 V à 16 V
- Boîtier surmoulé de 6,5 mm × 7,0 mm × 2 mm
- Plage de température de jonction de -40 °C à 125 °C
- Capacité de tension de sortie négative
- Très haute efficacité sur toute la plage de charge
- Efficacité maximale de plus de 94 %
- Option de polarisation externe pour une efficacité améliorée
- Pastille exposée pour une faible impédance thermique
- Module d'évaluation θJA = 18,2 °C/W
- Signatures EMI ultra-faibles conduites et rayonnées
- Boîtier à faible bruit avec voies d'entrée doubles et condensateurs intégrés réduisant la sonnerie du commutateur
- Filtre EMI d'entrée avec condensateur électrolytique pour l'amortissement parallèle
- Spectre étalé sélectionnable par résistance
- Mode de fonctionnement FPWM à fréquence constante
- Satisfait les émissions CISPR 11 et 32 classe B
- Un excellent choix pour les alimentations évolutives
- Conception de CI 4 couches 2 oz
- Caractéristiques de protection intrinsèques pour une conception robuste
- Entrée de validation de précision et indicateur PGOOD à drain ouvert pour le séquençage, le contrôle et VIN UVLO
- Protections contre les surintensités et l'arrêt thermique
Applications
- Test et mesure, aérospatiale et défense
- Automatisation et commande d'usine
- Alimentations Buck et Buck-Boost inversé

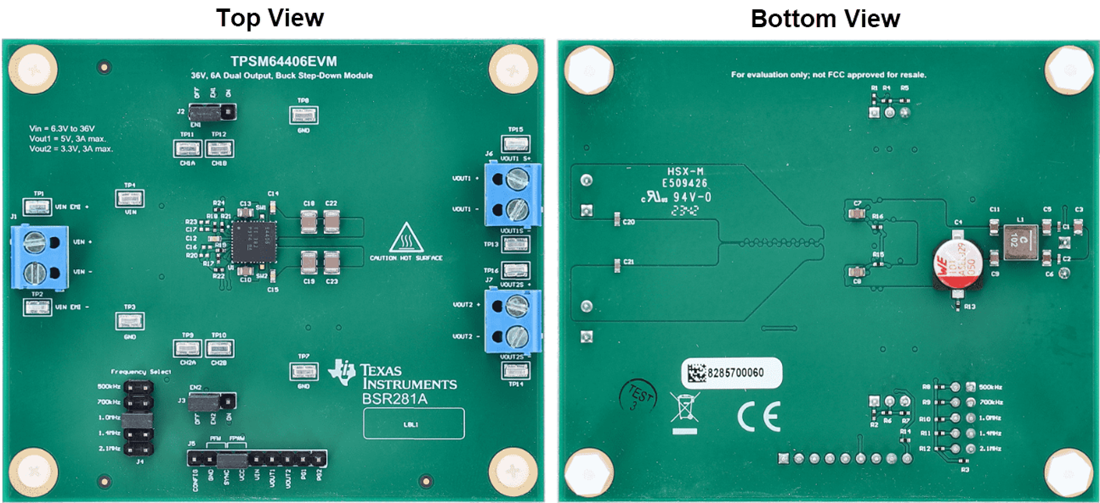

Disposition de la carte
