Texas Instruments Modules d'alimentation CC/CC TPSM656x0
Les modules d'alimentation CC/CC TPSM656x0 de Texas Instruments intègrent des MOSFET de puissance, une inductance intégrée et des composants passifs dans un boîtier QFN HotRod™ amélioré compact et facile à utiliser de 5,8 mm x 5,2 mm x 2,93 mm, 19 broches. La famille de modules d'alimentation CC/CC abaisseurs synchrones à entrée 3 A, 2 A, 1 A et 65 V (tolérant 70 V) offre une tension de sortie réglable de 1 V à 24 V et des tensions de sortie fixes sélectionnables par broche de 3,3 V et 5 V. Pour l'implémentation de ces fonctionnalités, le TPSM656x0 utilise la technologie ZEN 1 pour mettre en œuvre rapidement et facilement une conception à faible EMI dans un faible encombrement PCB.
Les modules TPSM656x0 de TI nécessitent des condensateurs de filtre d'entrée et de sortie pour finaliser la conception et éliminer la sélection de composants magnétiques et de compensation du processus de conception. Un double spectre aléatoire (DRSS) de ±5 % ou ±10 % sélectionnable par broche réduit considérablement les émissions de crête en combinant une modulation triangulaire et pseudo-aléatoire tout en maintenant l'ondulation de la tension de sortie à un niveau très faible.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Module CC/CC Buck synchrone polyvalent
- MOSFET, inductance, condensateurs et contrôleur intégrés
- Large plage de tension d'entrée de 3 V à 65 V
- Un faible temps d'allumage minimum de 40 ns permet la conversion de 36 V à 3,3 V à 2,2 MHz
- Plage de température de jonction de -40 °C à +150 °C
- Boîtier QFN HotRod™ amélioré de 5,80 mm x 5,20 mm x 2,93 mm avec inductance exposée
- 400 kHz et 2,2 MHz configurables par broche
- Technologie de commutateur ZEN 1
- Optimisé pour les exigences EMI ultra-faibles
- Facilite la conformité à la classe B de la norme CISPR 32
- Broche MODE configurable, double spectre aléatoire de ±5 % ou ±10 %, permet de réduire les émissions de crête
- Boîtier QFN HotRod amélioré avec brochage symétrique
- Fréquence réglable de 300 kHz à 2,2 MHz
- VIN, VCCintégrés et condensateurs de démarrage
- Fonctionnement AUTO ou FPWM configurable par broche
- Rendement ultra-élevé sur toute la plage de charge
- Rendement maximal de 92 % à 24 VIN, 5 VOUT, 400 kHz
- Courant d'entrée à vide PFM standard : 2,1 µA
- Options de courant et de tension de sortie
- Variantes à sortie fixe 3,3 V ou 5 V VOUT
- Tension de sortie réglable de 1 V à 24 V
- Options de courant de sortie 3 A, 2 A, 1 A
- Caractéristiques de protection intrinsèques pour une conception robuste
- Entrée d'activation de précision et indicateur de puissance à drain ouvert pour le séquençage, le contrôle et une UVLO VIN
- Protections contre les surintensités et l'arrêt thermique
- Créez une conception personnalisée à l'aide du TPSM656x0 avec le WEBENCH® Power Designer
Applications
- Systèmes de transport industriel
- Automatisation d'usine et systèmes de contrôle
- Systèmes d'imagerie médicale
- Systèmes de test et de mesure
- Aérospatiale et défense
- Automatisation de bâtiment
- Alimentation
- Robotique
module d'évaluation
Texas Instruments Module d'évaluation TPSM65630SEVM
Conçu pour démontrer rapidement et facilement les modules Buck à large tension d'entrée TPSM65630.
Schéma simplifié

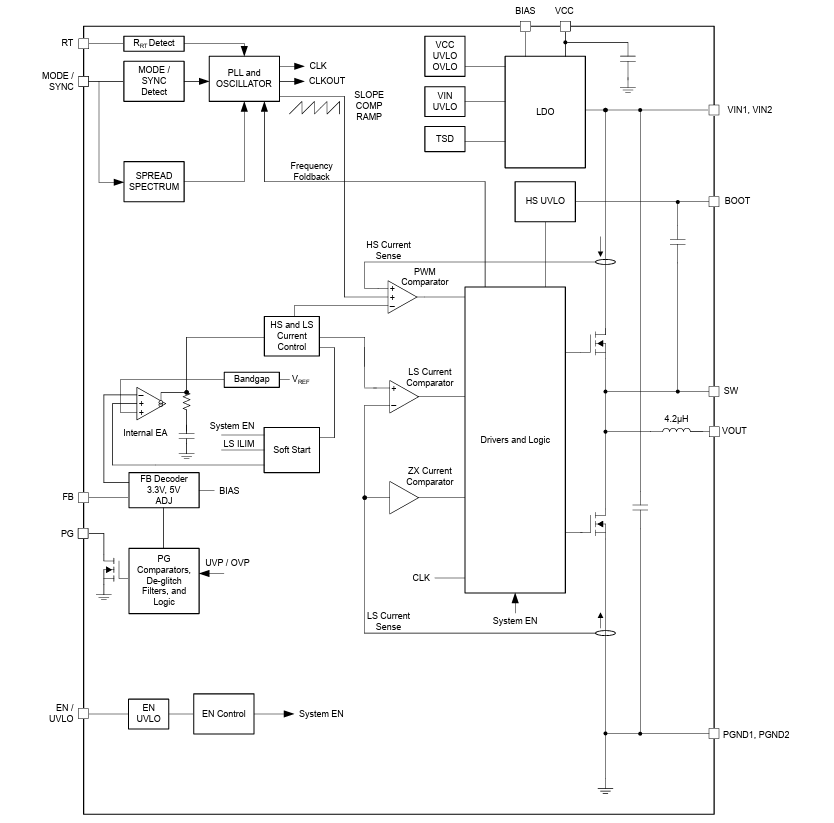

Schéma fonctionnel
