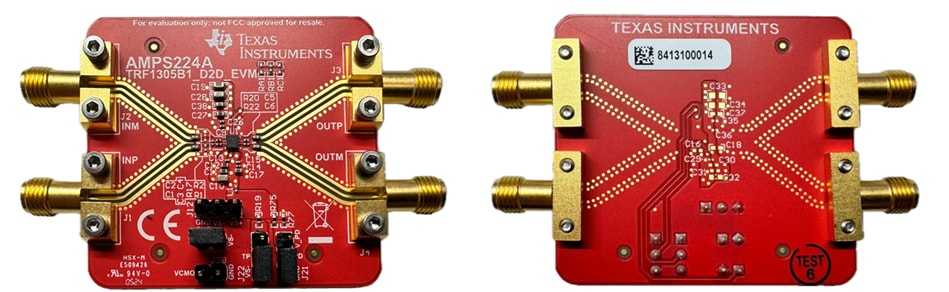

Texas Instruments Modules d'évaluation TRF1305x1-D2D
Les modules d'évaluation TRF1305x1-D2D de Texas Instruments sont conçus pour démontrer rapidement et facilement l'amplificateur TRF1305B1. L'amplificateur entièrement différentiel à deux canaux TRF1305 est un amplificateur RF à boucle fermée, à deux canaux, haute performance, avec une largeur de bande opérationnelle de 0 V continue à 6,5 GHz. >
Les modules d'évaluation TRF1305x1-D2D de TI fonctionnent avec des alimentations flexibles simples ou divisées de 5 V et peuvent être couplées en alternatif ou en continu tout en prenant en charge une large gamme de tensions de mode commun. Avec une interface à couplage continu ou alternatif, le dispositif offre des performances exceptionnelles pour piloter des CAN haute vitesse et haute performance, telles que l'ADC12DJ5200RF et l'ADC32RF5x.
Caractéristiques
- Configuré pour l'exploitation en alimentation divisée et facilement modifiable pour une alimentation unique
- Signaux d'entrée asymétriques ou différentiels
- Option de mise hors tension disponible à bord à l'aide d'un connecteur cavalier
- Conçu pour une connexion facile à un équipement de test d'entrée et de sortie d'impédance standard de 50 Ω
Applications
- Pilote CAN d'échantillonnage RF ou GSPS
- Test et mesure
- Test des communications sans fil
- Acquisition de données haut débit
- Oscilloscopes (DSO)
- Numériseur haute vitesse
- Analyseurs de spectre
- Émetteur-récepteur de signaux vectoriels (VST)
- Décalage du niveau en mode commun
- Balun actif RF
- Interface mélangeur I/Q
EVM TRF1305
Ampères et convertisseurs associés
Texas Instruments Amplificateur entièrement différentiel à deux canaux TRF1305
Amplificateur RF à boucle fermée, à deux canaux, avec une largeur de bande opérationnelle allant du CC véritable à > 6,5 GHz.
Texas Instruments Convertisseurs de données d’échantillonnage RF ADC32RF5x
CAN double canal 2.6GSPS à 3GSPS prenant en charge l’échantillonnage RF avec des fréquences d’entrée jusqu’à 3 GHz.
Texas Instruments ADC12DJ5200RF 12-Bit Analog-to-Digital Converter
Samples two channels at 5.2G sample/s that can be interleaved into a single 10.4G sample/s channel.
Modules d'évaluation
Texas Instruments Module d'évaluation TRF1305x2-D2D-EVM
Démontre rapidement le FDA à gain fixe TRF1305 avec une haute linéarité et une bande passante 3 dB de 6,5 GHz.

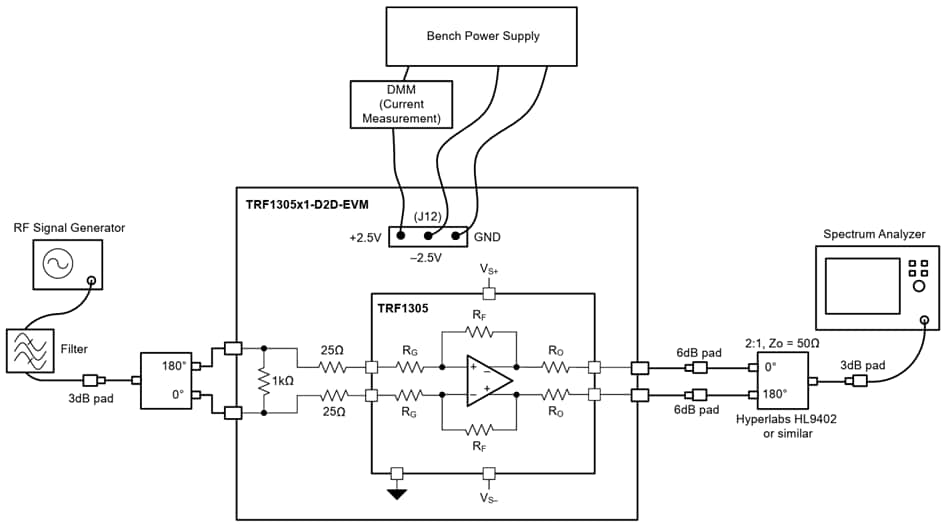

Configuration mono-ton pour le gain et la sortie P1dB
Topologie
