Texas Instruments Module d'évaluation (EVM) TRS3232RGTEVM
Module d'évaluation (EVM) TRS3232RGTEVM de Texas Instruments pour les TRS3232 et TRSF3232. Les TRS3232 et TRSF3232 sont des pilotes/récepteurs de ligne RS-232 normaux et à haut débit. Ce module d'évaluation est utilisé pour évaluer le TRS3232E avec le boîtier RGT. Tous les signaux sont disponibles via des embases et des points de test. Les sorties V+ et V- de la pompe de charge sont également accessibles. Le TRS3232RGTEVM de Texas Instruments réalise des interfaces logiques CMOS de contrôle et de données sur le bornier jusqu'aux niveaux RS-232 en prenant en charge les canaux de données et les canaux de contrôle de flux sur un connecteur DB9.
Caractéristiques
- Interface avec les MCU ou processeur de 3 V à 5,5 V
- Communication RS-232 haute vitesse, jusqu'à 1 Mbit/s
- La solide qualification CEI 61000-4-2 fournit une protection robuste contre les événements de décharge électrostatique
- Connecteur femelle DB9 pour une connexion directe avec le port RS-232 d'un ordinateur
- Embases pour une connexion facile à tous les signaux logiques et d'alimentation
Applications
- Toute application qui a besoin de communications de données recto-verso point-à-point à courte portée avec contrôle de flux matériel
- Unité de radio à distance (RRU)
- Unité de bande de base (BBU)
- Point de vente électronique (ePOS)
- Équipement alimenté par batterie de diagnostic et de transmission de données

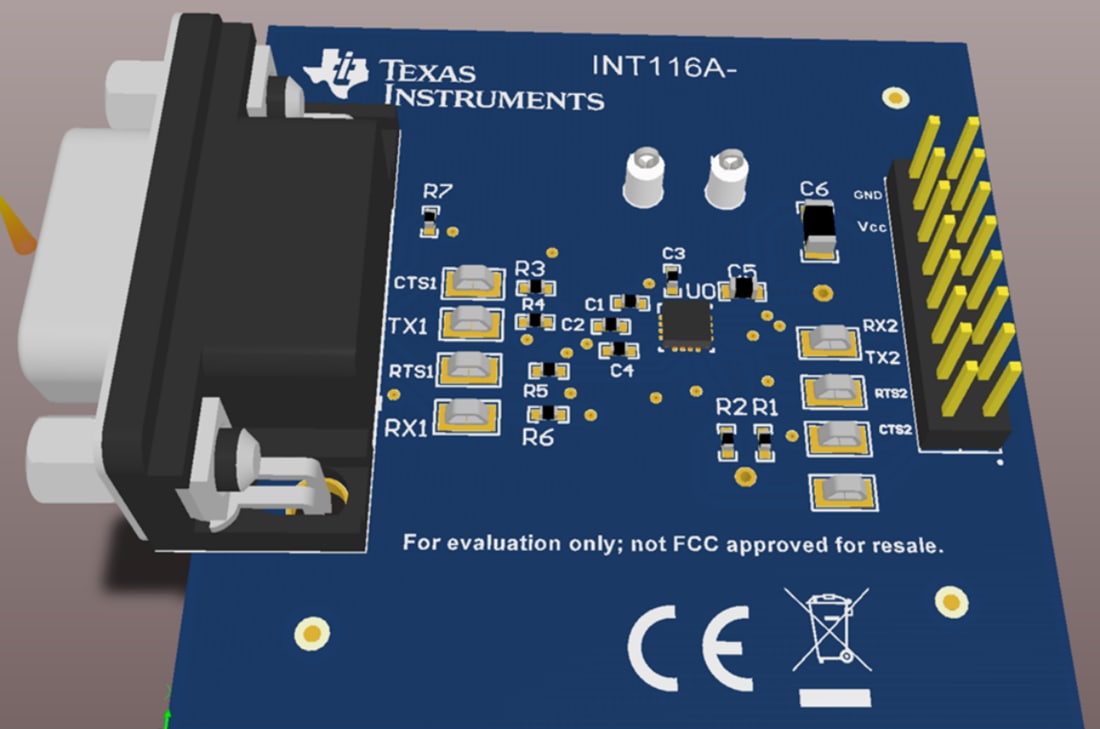

Configuration de carte
Produit associé
Texas Instruments Pilote/récepteur de ligne RS-232 multicanal TRS3232E
Comprend deux pilotes de ligne, deux récepteurs de ligne et un circuit double pompe de charge.
Texas Instruments Pilote/récepteur de ligne 1 Mbit/s RS-232 TRSF3232E
Comprend deux pilotes de ligne, deux récepteurs de ligne et un circuit double pompe de charge.
Publié le: 2021-01-15
| Mis à jour le: 2022-03-11
