Texas Instruments Pilote/récepteur de ligne 1 Mbit/s RS232 TRSF3221E

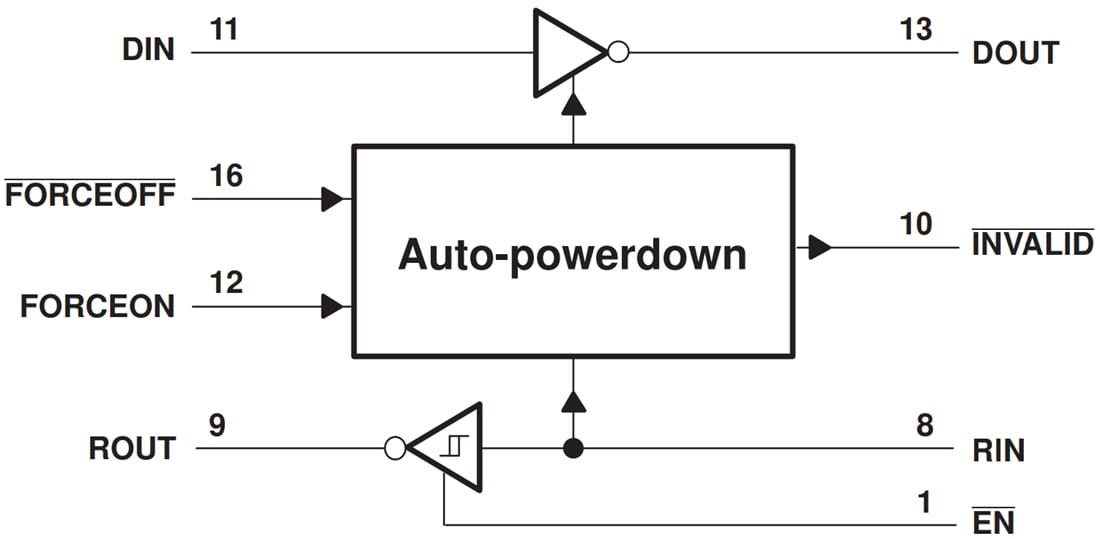

Des options de contrôle flexibles pour la gestion de l'alimentation sont disponibles lorsque le port série est inactif. La fonction de mise hors tension automatique fonctionne lorsque la force est faible et que la puissance est élevée. Pendant ce mode de fonctionnement, si le composant ne détecte pas un signal RS-232 valide sur l'entrée du récepteur, la sortie du pilote est désactivée. Si la mise hors tension est réglée à un niveau bas et que l'entrée d'activation (EN) est élevée, le pilote et le récepteur sont arrêtés et le courant d'alimentation est réduit à 1 µA. La déconnexion du port série ou la désactivation des pilotes périphériques entraînent la mise hors tension automatique. La mise hors tension automatique peut être désactivée lorsque la mise sous tension et la mise hors tension sont élevées. Lorsque l'auto-extinction est activée, l'appareil est automatiquement activé lorsqu'un signal valide est appliqué à l'entrée du récepteur. La sortie INVALIDE informe l'utilisateur si un signal RS-232 est présent à l'entrée du récepteur. La valeur invalide est élevée (données valides) si la tension d'entrée du récepteur est supérieure à 2,7 V ou inférieure à 2,7 V ou a été comprise entre 0,3 V et 0,3 V pendant moins de 30 µs. La valeur invalide est faible (données non valides) si la tension d'entrée du récepteur est comprise entre –0,3 V et 0,3 V pendant plus de 30 µs.
