Texas Instruments Pilote/récepteur de ligne 1 Mbit/s RS-232 TRSF3232E
Le pilote/récepteur de ligne 1 Mbit/s RS-232 TRSF3232E de Texas Instruments est constitué de deux pilotes de ligne, de deux récepteurs de ligne et d’un circuit double pompe de charge. Le composant est fourni avec une protection ESD de ±15 kV broche à broche (broches de connexion de port série, y compris GND). Ce composant fournit l'interface électrique entre un contrôleur de communication asynchrone et le connecteur de port série. La pompe de charge et quatre petits condensateurs externes permettent un fonctionnement à partir d’une alimentation unique de 3 V à 5,5 V. Le TRSF3232E de Texas Instruments fonctionne à des débits de signalisation de données pouvant atteindre 1 Mbit/s et à une vitesse de balayage en sortie du pilote de 14 V/µs à 150 V/µs.
Caractéristiques
- Fonctionne avec une alimentation VCC de 3 V à 5,5 V
- Fonctionne jusqu’à 1 Mbit/s
- Faible courant d'alimentation standard de 300 µA
- Condensateurs externes 4 × 0,1 µF
- Accepte une entrée logique de 5 V avec une alimentation de 3,3 V
- La performance de verrouillage dépasse 100 mA selon JESD 78, catégorie II
- Protection ESD pour broches RS-232
- Modèle du corps humain (HBM) ±15 kV
- Décharge d'intervalle d'air CEI 61000-4-2 ±15 kV
- Décharge de contact CEI 61000-4-2 ±8 kV
- Disponible en boîtier QFN (3 mm x 3 mm) proche de la puce (85 % plus petit que le SOIC-16)
Applications
- Systèmes alimentés par batterie
- PDA
- Notebooks
- Ordinateurs portables
- PC Palmtop
- Équipement portatif

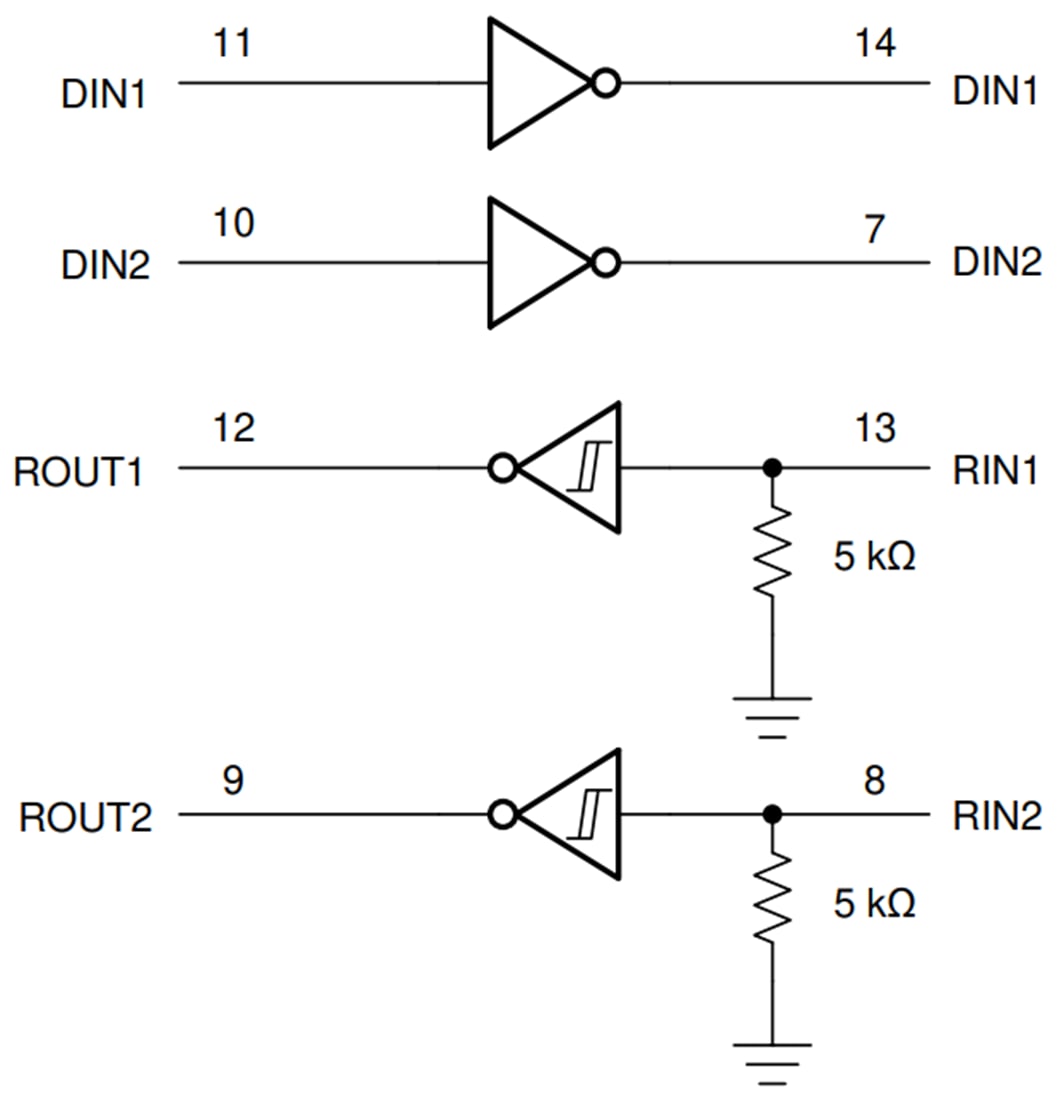

Schéma fonctionnel
Produit associé
Texas Instruments Pilote/récepteur de ligne RS-232 multicanal TRS3232E
Comprend deux pilotes de ligne, deux récepteurs de ligne et un circuit double pompe de charge.
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) TRS3232RGTEVM
Le module est utilisé pour évaluer le TRS3232E avec le boîtier RGT.
