Texas Instruments Multiplexeur 1-à-2/2-à-1 différentiel TS3DV642-Q1

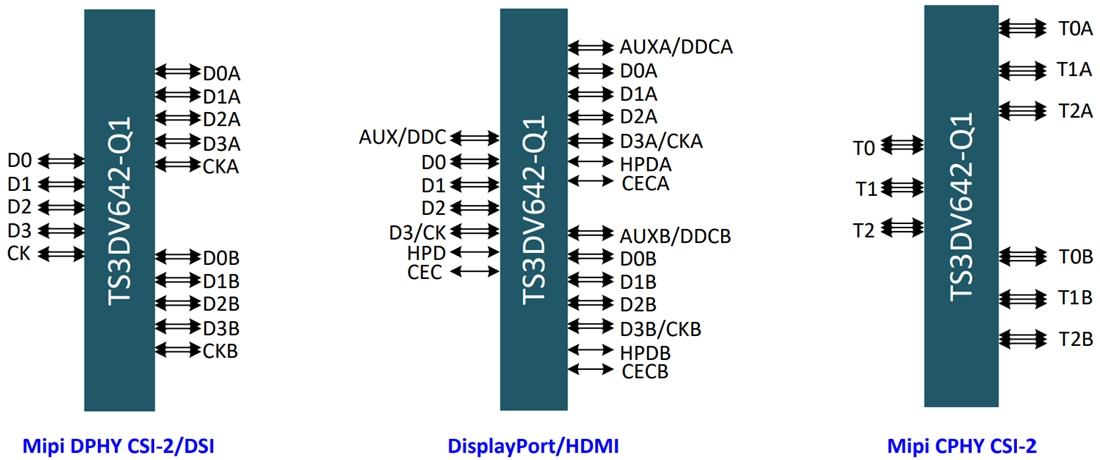

Le multiplexeur 1-à-2/2-à-1 différentiel à 12 canaux TS3DV642-Q1 de Texas Instruments est un commutateur passif bidirectionnel haut débit analogique dans des configurations de multiplexeur ou de démultiplexeur qui fonctionne pour de nombreuses interfaces différentielles haut débit avec des débits de données pouvant atteindre 6Gbit/s. Il est adapté à de nombreuses applications, notamment HDMI 1.4 / 2.0, DisplayPort 1.4 et Mipi DPHY / CPHY DSI / CSI-2. Le TS3DV642-Q1 prend en charge une signalisation différentielle et asymétrique qui est pratiquement compatible avec la plupart des interfaces standard et non standard. Les caractéristiques dynamiques du TS3DV642-Q1 permettent une commutation à haute vitesse avec une atténuation minimale du diagramme de l'œil du signal et avec très peu de gigue ajoutée. La conception en silicium du dispositif est optimisée pour une excellente réponse en fréquence à un spectre de fréquence plus élevé des signaux. Le dispositif prend en charge la signalisation différentielle avec une plage de tension en mode commun (CMV) de 0 à 3,6 V. Le dispositif prend également en charge des signaux CMOS asymétriques de 0 à 5,5 V. Le TS3DV642-Q1 de Texas Instruments consomme une très faible puissance active de 45 µA. Le dispositif offre également un mode de mise hors tension, dans lequel tous les canaux deviennent à haute impédance, et le dispositif fonctionne avec une puissance minimale.
