Texas Instruments Répéteur USB 2.0 eUSB2 TUSB2E11
Le répéteur USB 2.0 eUSB2 TUSB2E11 de Texas Instruments est conçu pour prendre en charge les modes composant et hôte. Le TUSB2E11 dispose de signaux USB à faible vitesse (LS), pleine vitesse (FS) et haute vitesse (HS). Le dispositif met en œuvre plusieurs conceptions brevetées pour fournir une interopérabilité robuste, des performances optimales et une puissance.
Le répéteur USB 2.0 eUSB2 TUSB2E11 de TI offre huit paramètres individuels avec trois broches de sangle pour une résistance série équivalente (ESR) USB 2.0 canaux jusqu’à 20 Ω pour les systèmes sans interface I2C. Les variantes du dispositif sont accessibles pour différents niveaux de compensation de longueur de trace eUSB2 jusqu’à 10 pouces.
L’interface I2C permet une flexibilité supplémentaire pour le réglage fin de l’égalisation RX du dispositif et de l’amplitude TX, de la vitesse de balayage et de la pré-accentuation pour réussir les tests de conformité électrique et compenser la perte de canal. Divers choix de débogage sont disponibles via les 3 broches GPIO configurées pour surveiller plusieurs états de bus USB ou une interruption et le mode UART CTA-936 qui peuvent fournir des capacités de débogage SoC. Les GPIO0 et GPIO1 peuvent être utilisés comme pont I2C à GPIO à usage général.
Caractéristiques
- Conforme aux normes USB 2,0 et eUSB2 (rev 1,2)
- Signalisation à basse vitesse, à pleine vitesse et à grande vitesse
- Vacillement total haute vitesse meilleure de sa catégorie de 20 ps
- Compatible avec les récepteurs de protocole d'accès d'enregistrement
- Prise en charge des modes hôte et périphérique (périphérique à double rôle)
- Détection automatique pour les options I2C ou broche à courroie
- Trois broches à courroie pour les paramètres de compensation de canal haute vitesse USB 2,0
- Interface de dispositif I2C pour plus de configurations
- Prise en charge UART du kit de carte USB CTA-936
- Prend en charge l'ECR à reprise automatique ainsi que le mode de reprise d'interruption L2
- Capacités de débogage accessibles I2C pour les tests de fabrication
- Variantes du dispositif
- interface de signalisation eUSB2 1,0 V ou 1,2 V
- Niveaux de compensation de perte de trace eUSB2 pour différents facteurs de forme de produit
- Interface I2C de 1,2 V ou 1,8 V
- Chargement de batterie et prise en charge de détection en option
- BC 1.2 publicité en mode diviseur CDP ou DCP
- Détection de mode diviseur USB de Type C™ compatible BC 1.2 SDP, CDP et DCP sensible aux données
- Commutation automatique à double rôle entre la publicité ou la détection du chargeur
- GPIO optionnels : interruption GPIO2, débogage, I2C ↔ GPIO0/1
Applications
- Ordinateurs de bureau et notebooks
- Téléphones mobiles
- Tablettes
- Appareils portables
- Électronique portative

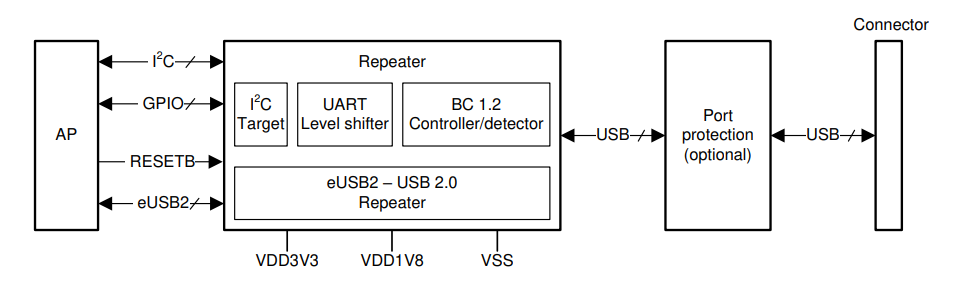

Application simplifiée

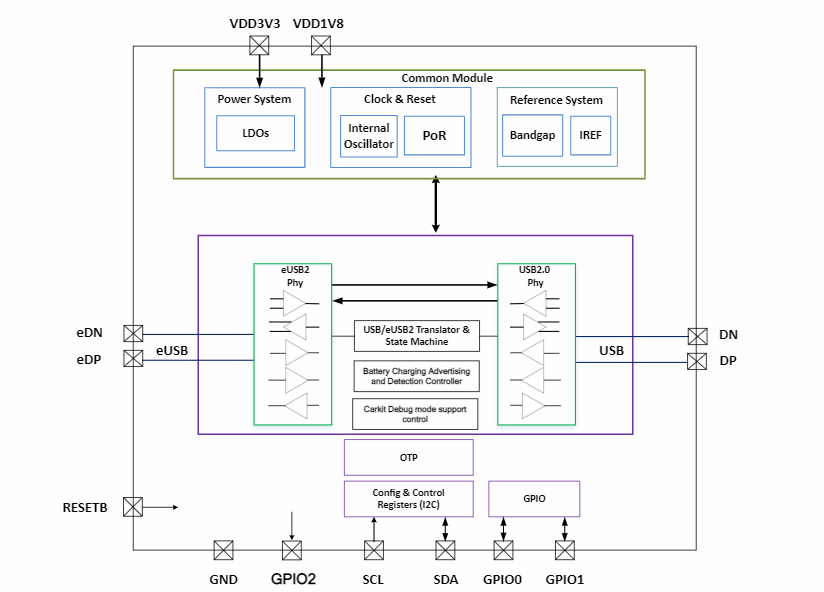

Schéma fonctionnel
