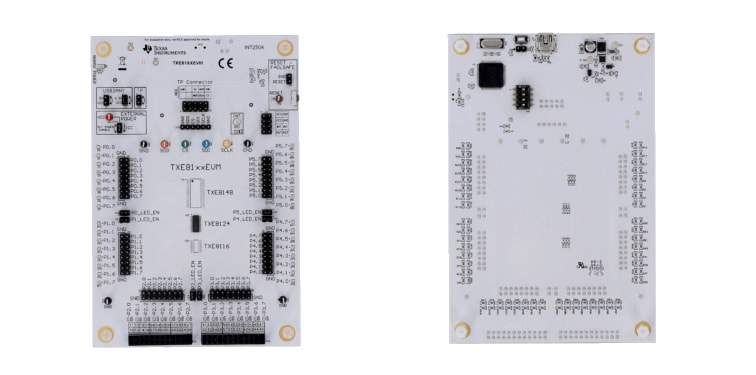

Texas Instruments Module d'évaluation TXE81xxEVM
Le module d'évaluation TXE81xxEVM de Texas Instruments est conçu pour l'évaluation de la famille TXE81xx d'extensions d'E/S SPI. La famille TXE81xx comprend les TXE8116, TXE8124 et TXE8148 (16 bits, 24 bits et 48 bits, respectivement) dans le boîtier plombé de type DGS (24 et 32) et DGG (56).
Le module d'évaluation TXE81xxEVM de TI offre un accès à de nombreux points d'essai et de nombreuses embases, ce qui complète la grande quantité d'entrées/sorties proposées par chaque extension. Il existe divers types d'embases mâles et femelles qui permettent des connexions de shunt faciles.
Caractéristiques
- Alimenté par USB (options 5 V et 3,3 V)
- Option d'alimentation externe
- Embase de mesure de courant ICC (pour les mesures de consommation de courant)
- Diverses embases mâles et femelles + points d'essai pour des tests rapides
- USB2ANY embarqué pour une configuration minimale du pilote SPI
- Le USB2ANY embarqué fonctionne avec une interface utilisateur graphique (GUI) en ligne dans le cloud ou se télécharge sur le bureau
- LED pour une rétroaction visuelle (port/réinitialisation/INT)
- Embase d'activation/désactivation de LED
- Points d'essai et embases supplémentaires pour les connexions SPI (SDI/SDO/SCLK/CS)
- Peut être utilisé avec des pilotes externes tels que MSPM0, TP Aardvark, TP Cheetah, TP Promira, Arduino et ESP32
- Interrupteur à bascule de réinitialisation manuelle pour réinitialiser le SPI vers l'extension d'E/S
- Possibilité de connexion en guirlande entre plusieurs TXE81XXEVMs
Applications
- Extension des GPIO d'un microcontrôleur (MCU)
- Contrôle de capteur
- Commande de LED et de réseaux
- Gestion de pavé numérique/matrice
Contenu du kit
- TXE81XXEVM
- Câble mini USB
Produits associés
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.
Topologie
Schéma fonctionnel simplifié
Vue avant

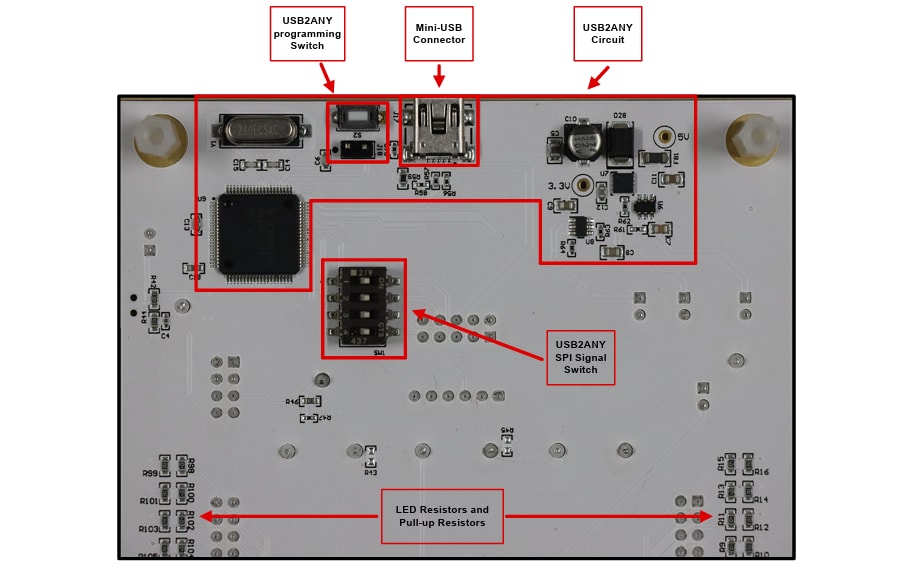

Vue arrière
