Texas Instruments Module d'évaluation UCC14131EVM-070

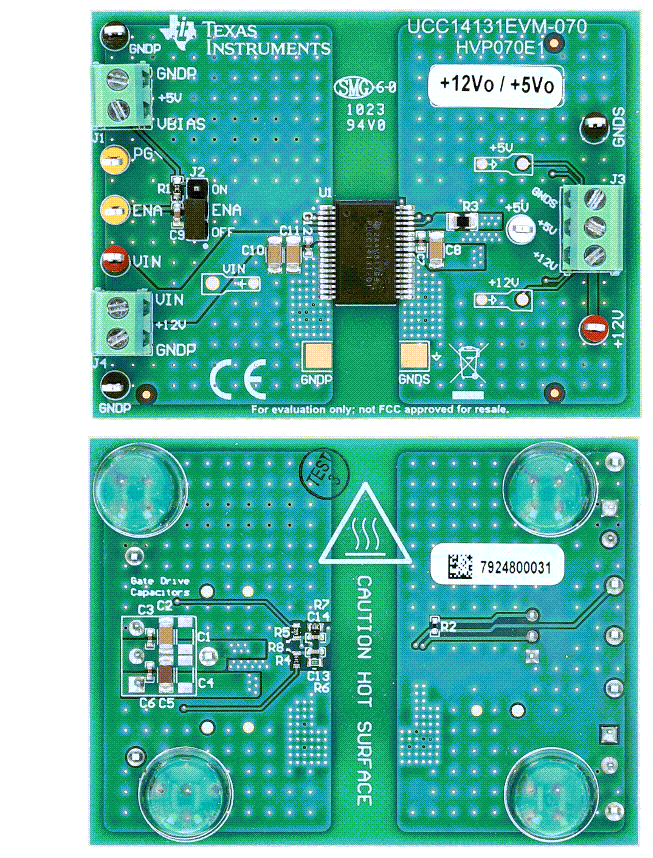

Le module d’évaluation UCC14131EVM-070 de Texas Instruments est une plate-forme d’évaluation des performances du module de convertisseur CC/CC UCC14131-Q1. Le UCC14131-Q1 fournit 1,5 W de 5 kVRMS, une alimentation isolée dans un boîtier intégré SOIC 3,5 mm à corps large et profil mince.
Le module d’évaluation UCC14131EVM-070 de TI fonctionne de 11,5 VIN à 14 VIN et est configuré pour des sorties positives doubles des 12 V et 5 V. L'UCC14131EVM-070 prend en charge les tensions d’alimentation polarisée standard requises par les CI pilotes de grille GaN, Si, SIC et IGBT utilisés dans les convertisseurs industriels et automobiles haute tension, les systèmes de gestion de batterie, les stations de chargement et diverses applications d’équipement isolées.
Caractéristiques
- Module de convertisseur CC/CC UCC14131-Q1 1,5 W avec double tension de sortie positive 12 V et 5 V pour polarisation de CI pilote de grille GaN, Si, SIC et IGBT
- Transformateur, étage de puissance et contrôle entièrement intégrés dans un boîtier SOIC à 36 broches 12,8 mm x 3,55 mm 7,55 mm à corps large et profil mince
- AEC-Q100, puissance nominale complète jusqu’à 105 °C, capacité d’isolation de 3,5 pF, modulation de fréquence SSM et faibles émissions électromagnétiques
- IsolationRMS 5 kV, OVP d’entrée, OCP de sortie, limite de puissance, bonne alimentation, activation et démarrage progressif intégré
- L’EVM démontre les caractéristiques les plus importantes pour les applications de polarisation de pilote de grille GaN, Si, SIC et IGBT dans une plate-forme de test facile à utiliser
Topologie
Publié le: 2023-11-28
| Mis à jour le: 2023-12-04
