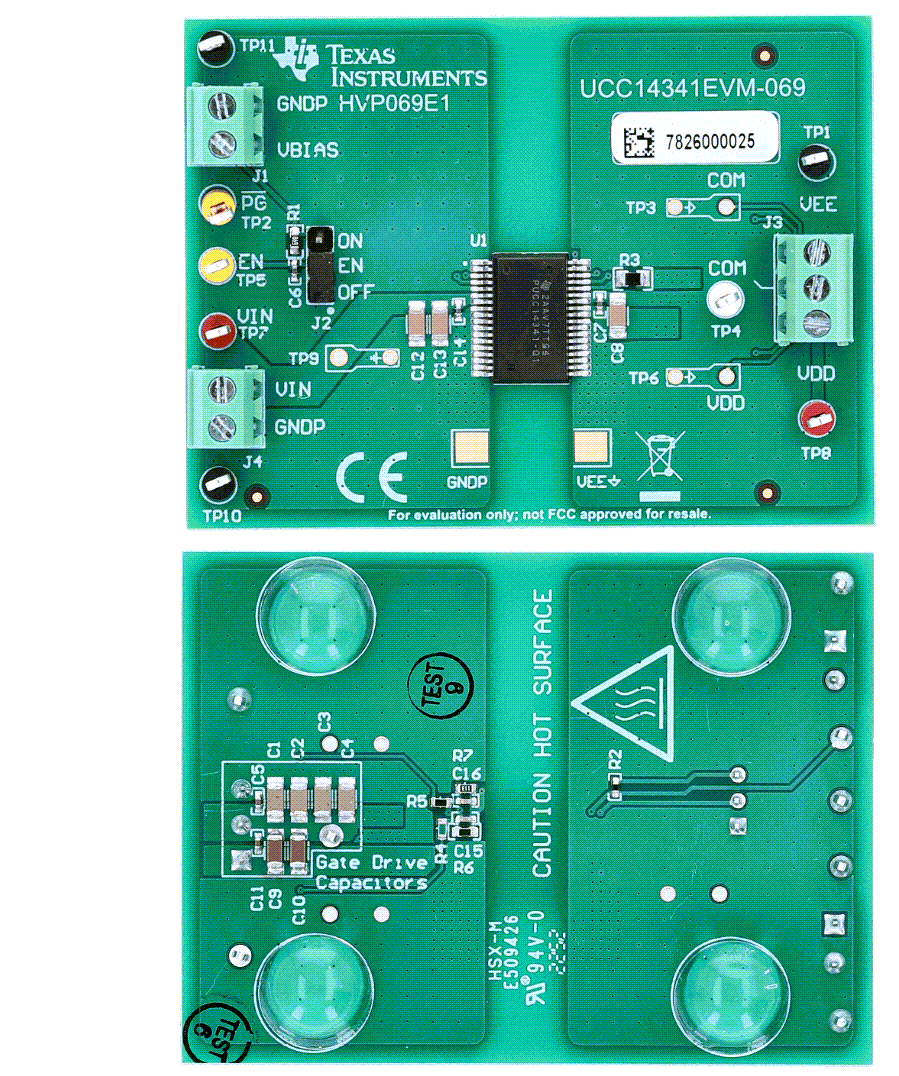

Texas Instruments Module d'évaluation UCC14341EVM-069
Le module d’évaluation UCC14341EVM-069 de Texas Instruments facilite l’évaluation du module de convertisseur CC/CC UCC14341-Q1. Le module de convertisseur CC/CC UCC14341-Q1 fournit une alimentation isolée 1,5 W de 5kVRMS dans un boîtier intégré SOIC à corps large de 3,5 mm à profil mince.
Le module d’évaluation UCC14341EVM-069 de TI fonctionne de 13,5 VIN à 16,5 VIN et est configuré pour des sorties doubles VDD = 18 V et VEE = -4 V. L'UCC14341EVM-069 prend en charge les tensions d’alimentation polarisée standard nécessaires pour les CI de pilotes de grille SiC et IGBT utilisés dans les onduleurs automobiles et industriels à haute tension, les systèmes de gestion de batterie, les stations de chargement et diverses applications d’équipements isolés.
Caractéristiques
- Module UCC14341-Q1 de convertisseur CC-CC 1.5W avec doubles sorties VDDEE pour polarisation CI de pilote de grille SIC et IGBT
- Transformateur, étage de puissance et contrôle entièrement intégrés dans un boîtier SOIC à 36 broches 12,8 mm x 3,55 mm 7,55 mm à corps large et profil mince
- AEC-Q100, puissance nominale complète jusqu’à 105 °C, capacité d’isolation de 3,5 pF, modulation de fréquence SSM et faibles émissions électromagnétiques
- IsolationRMS 5 kV, OVP d’entrée, OCP de sortie, limite de puissance, bonne alimentation, activation et démarrage progressif intégré
- L’EVM offre les caractéristiques les plus importantes pour les applications de polarisation de pilote de grille SiC et IGBT au sein d'une plate-forme de test facile à utiliser
Topologie
Publié le: 2023-11-28
| Mis à jour le: 2023-12-04
