Texas Instruments Module d'évaluation (EVM) de pilote de grille UCC27288EVM

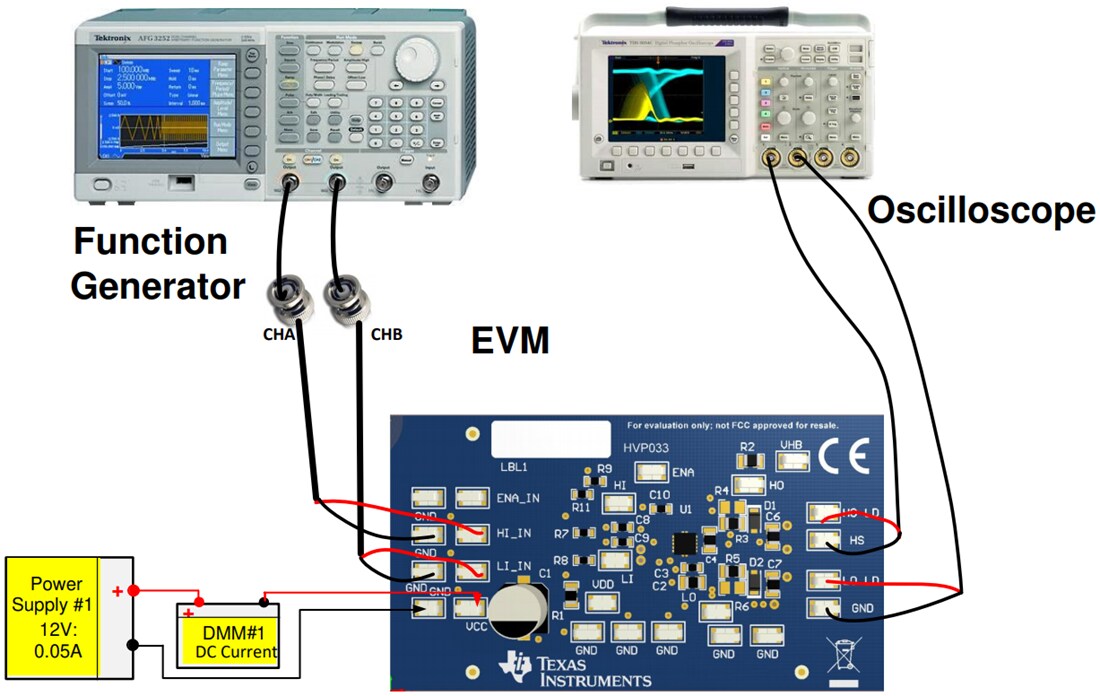

Le module d'évaluation (EVM) de pilote de grille UCC27288EVM de Texas Instruments est conçu pour évaluer l'UCC27288D. L'UCC27288D est un pilote de porte en demi-pont de 100 V, à 2,5 A de courant de source de pointe et à 3,5 A de capacité de courant absorbé de pointe. Ce module d'évaluation sert de référence pour piloter des MOSFET de puissance à tension de pilotage inférieure ou égale à 20 V. Le module d'évaluation est développé pour pouvoir évaluer et comparer les performances de pilote UCC27288 Aux paramètres de fiche technique. Il peut également être connecté de manière externe à des dispositifs de puissance, à dispositions de flexibilité de résistance de porte de source et de puits. La carte d'évaluation Texas Instruments UCC27288EVM utilise des points de test montés en surface, permettant la connexion aux entrées LI, HI, VDD et HB. Une variété d'autres points d'essai sont disponibles pour tester l'UCC27288. La polarisation d'entrée est configurée pour que la polarisation côté haut de VHB-VHS puisse provenir de VCC ou pour pouvoir ajouter une polarisation supplémentaire externe, pour fournir directement VHB-VHS. Les retours de sortie de pilote côtés haut et bas sont séparés sur HS et sur GND respectivement pour permettre l'évaluation des capacités de tension négative HS d'UCC27288.
