Texas Instruments Contrôleur PFC à mode transition UCC28065
Le contrôleur PFC en mode de transition UCC28065 deTexas Instruments est un contrôleur PFC entrelacé qui permet un PFC en mode transition à des puissances nominales plus élevées que possible auparavant. Le dispositif utilise une technique d'entrelacement naturel™ pour maintenir un déphasage de 180-degree . Les deux canaux fonctionnent comme des maîtres (il n'y a pas de canal esclave) synchronisés à la même fréquence. Cette approche permet un temps de réponse plus rapide, un déphasage précis et une exploitation en mode transition pour chaque canal. L'UCC28065 de Texas Instruments dispose d'une fonction en mode rafale pour obtenir un haut rendement à faible charge. Le mode rafale élimine le besoin d'éteindre le PFC en fonctionnement à faible charge pour répondre aux objectifs d'alimentation en mode veille. Cette caractéristique élimine le besoin d'un Flyback auxiliaire lorsqu'il est associé au contrôleur LLC UCC25640x et aux contrôleurs redresseurs synchrones UCC24612 ou UCC24624. Le verrouillage de fréquence accru double la capacité de fréquence de commutation par rapport aux dispositifs de la génération précédente. La plage de fréquence de commutation accrue permet également à la conception d'utiliser pleinement les avantages des MOSFET GaN tels que les MOSFET LMG3410 et SiC.
Les fonctions de protection étendues au niveau du système comprennent le rétablissement de la tension d'entrée et de la chute, la surtension de sortie, la boucle ouverte, la surcharge, le démarrage progressif, la détection de défaillance de phase et l'arrêt thermique. La fonction supplémentaire de protection contre les surtensions (OVP) à sécurité intégrée protège contre les courts-circuits à une tension intermédiaire qui, s'ils ne sont pas détectés, pourraient entraîner une défaillance catastrophique de l'appareil. Le gain non linéaire avancé permet une réponse rapide et souple aux événements transitoires de la ligne et de la charge. Le traitement de perte de niveau de ligne spéciale évite une perturbation significative du courant. La forte réduction du courant de polarisation améliore les performances en veille lorsque la commutation n'a pas lieu en mode rafale.
Caractéristiques
- Filtre d'entrée et réduction du courant d'ondulation du condensateur de sortie
- Réduction du courant à ondulation pour une plus grande fiabilité des systèmes et une taille de condensateur plus compacte
- Réduction de la taille du filtre EMI
- Prise en charge d'une fréquence de commutation plus élevée
- fréquence de commutation jusqu'à 800 kHz , réduisant la taille de l'inductance de suralimentation d'au moins la moitié.
- THD à courant d'entrée amélioré
- Rendement élevé à faible charge
- Gestion de phase réglable par l'utilisateur avec compensation de la tension d'entrée
- Fonctionnement en mode rafale avec seuil de rafale réglable
- Permet la conformité aux normes EUP Lot6 de niveau II, CoC de niveau II et DOE de niveau VI
- La mise en forme de courant sans capteur simplifie la disposition de la carte et améliore l'efficacité
- Alimentation directe de ligne d'entrée pour une réponse transitoire de ligne rapide
- Limitation de courant d'appel
- Empêche la conduction de MOSFET pendant l'appel
- Élimine les événements de fonctionnement CCM et de récupération inverse dans le redresseur de sortie
Applications
- CA/CC mince pour télévisions LED et OLED
- PC tout-en-un
- Adaptateurs CA/CC et de jeu haute densité
- Systèmes audio domestiques
- Alimentations électriques serveur, télécoms et sur rail DIN

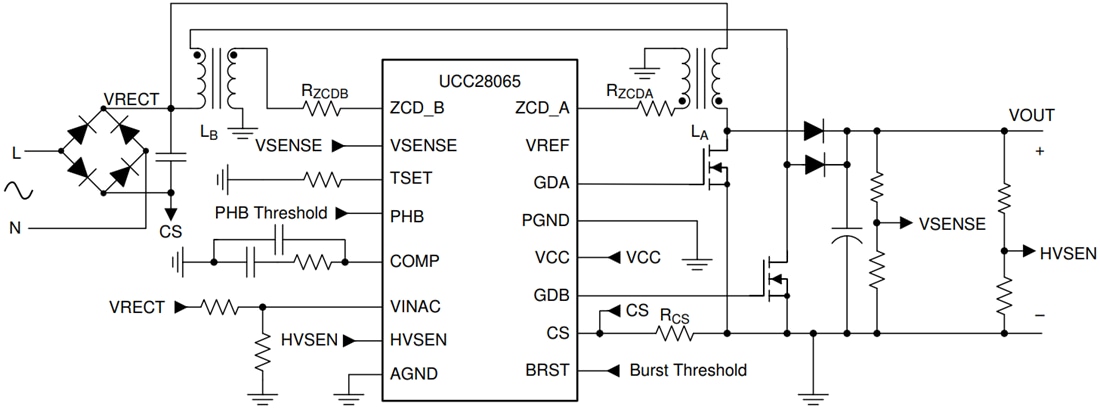

Application simplifiée
