Texas Instruments Module d'évaluation de pilote de grille UCC5304EVM-035

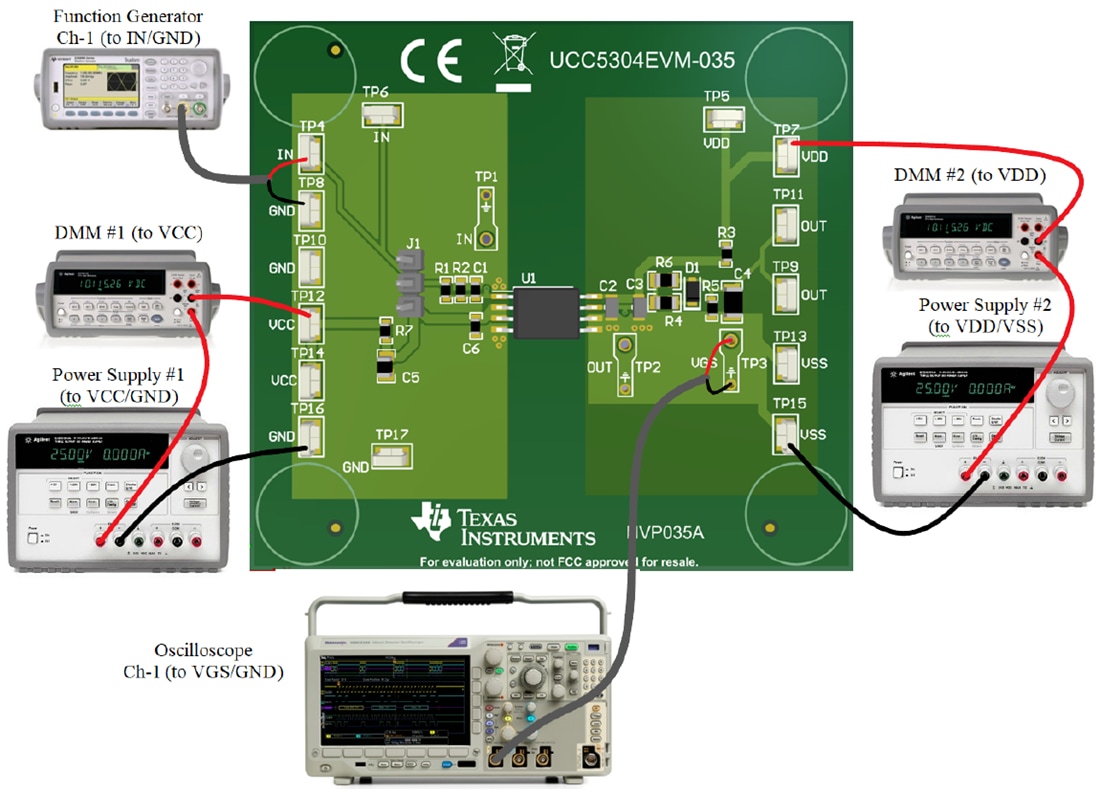

Le module d'évaluation (EVM) à pilote de grille UCC5304EVM-035 Texas Instruments est conçu pour évaluer l'UCC5304, un pilote isolé de grille à canal unique à source de 4 A et à capacité dissipatrice de courant de crête de 6 A. Ce module d'évaluation a une conception de référence pour piloter des MOSFET de puissance avec jusqu'à 18 V de tension d'excitation, une identification de fonctions de broches UCC5304, un guide de sélection de composants et un exemple de configuration de PCB. L'UCC5304EVM-035 Texas Instruments possède des points indépendants de connexion pour des alimentations sous VCCI et sous V_DD, notamment des points séparés de mise à la terre. Une embase à trois positions et à cavaliers pour le signal d'entrée permet aux concepteurs de fixer facilement l'entrée en mode haut ou bas. Différents points d'essai sont prévus pour faciliter connexion, dont certains sont destinés à être utilisés avec des ressorts ground >>> terre / mise à la terre pour des boucles mesure plus courtes de la clé signaux. L'agencement de circuit imprimé est optimisé avec un minimum de surface de boucle dans les boucles de pilotes de grilles et dans celles d'alimentation électrique comportant des condensateurs de dérivation.
