Texas Instruments Module d'évaluation UCC57108EVM
Le module d'évaluation UCC57108EVM de Texas Instruments est développé pour évaluer la fonctionnalité du UCC57108. La performance du pilote UCC57108 peut être évaluée pour des charges capacitives ou des dispositifs de puissance avec des empreintes TO-220. La carte d'évaluation UCC57108EVM permet la connexion à divers points d'essai, tels queN, FLT, DESAT et VREF, via des points d'essai montés en surface. L'UCC57108EVM de TI peut également prendre en charge différentes variantes du CI UCC57108 à l'aide de cavaliers.
Caractéristiques
- Les points d'essai permettent de sonder toutes les broches clés de l'UCC57108
- Permet une vérification rapide de la plupart des paramètres de la fiche technique
- Utilise des cavaliers pour permettre la compatibilité avec toutes les variantes de l'UCC57108
- Connexion côté bas du dispositif de puissance TO-220 externe
- Disposition PCB optimisée pour la sélection de condensateur de contournement d'alimentation de polarisation et de résistance de pilote de grille
Contenu du kit
- EVM UCC57108
- Guide de l'utilisateur du kit d'évaluation générique
- Directives de sécurité pour les utilisateurs de haute tension de Texas Instruments
Produits associés
Texas Instruments Commandes de grilles côté bas UCC5710x/UCC5710x-Q1
Ces dispositifs ont une puissance de crête standard de 3 A et peuvent supporter –5 V sur leurs entrées.

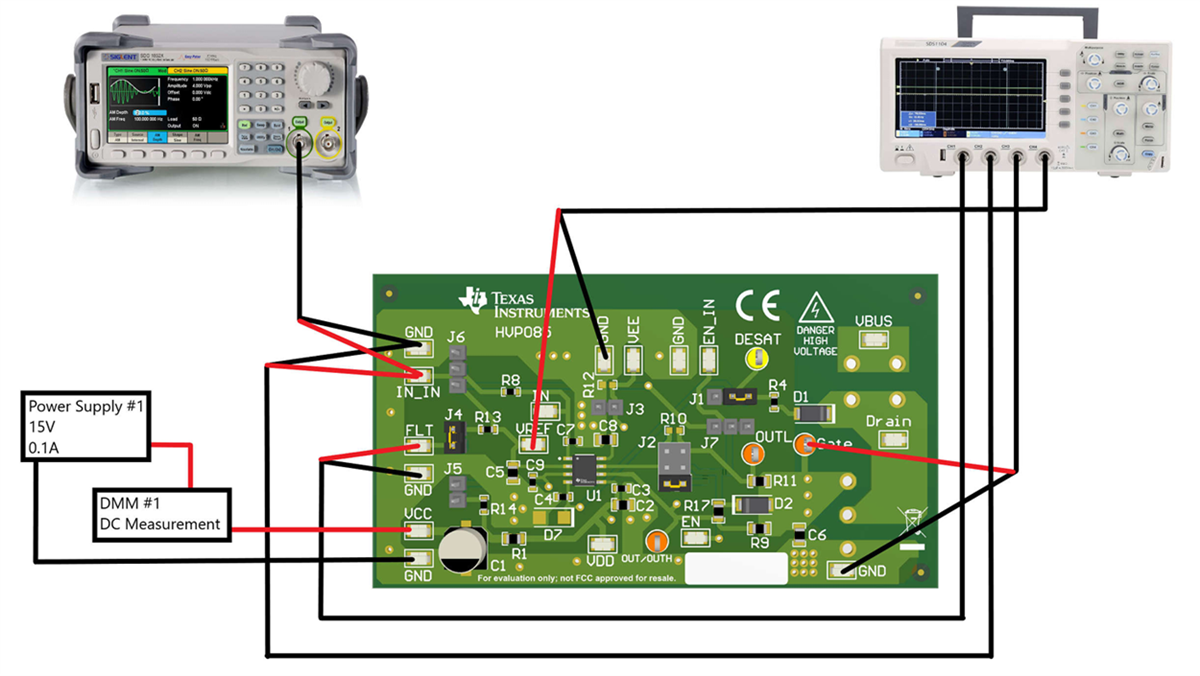

Schéma de configuration du banc
Topologie
Publié le: 2024-08-12
| Mis à jour le: 2025-03-05
