Solutions de mesure de courant de précision de TI & Vishay

Webench Design Center

Vishay et Texas Instruments (TI) comptent parmi les leaders sur les marchés des résistances de mesure de courant et des circuits intégrés de surveillance de l'intensité du courant. Vishay propose une gamme complète de résistances de mesure de courant de précision qui offre un niveau élevé de précision quelles que soient la température, la charge et les conditions.

Texas Instruments mesure les faibles tensions qui traversent les résistances de mesure Vishay en proposant une gamme complète d'amplificateurs de mesure de courant assurant stabilité et précision dans la plupart des environnements. Grâce à des années d'expérience et à une bibliothèque en ligne complète, ces deux fournisseurs ont acquis la confiance des clients dans leur domaine. Lorsqu'ils sont combinés, les composants Vishay et TI fonctionnent harmonieusement et se complètent dans n'importe quel circuit imprimé. Ils permettent ainsi de bénéficier de solutions de qualité, même pour les applications de mesure de courant les plus complexes.

Pour nombre d'applications aujourd'hui, il est nécessaire de mesurer le courant qui circule dans le système ou à travers un composant ou une charge spécifique du système. C'est le cas pour la commande précise de moteurs, les convertisseurs continu/continu à haut rendement et les chargeurs de batteries pour les appareils portatifs. Dans chaque cas, la mesure du courant qui circule peut être utilisée pour améliorer l'efficacité, mais il peut aussi s'agir d'un élément vital pour assurer le bon fonctionnement des équipements.

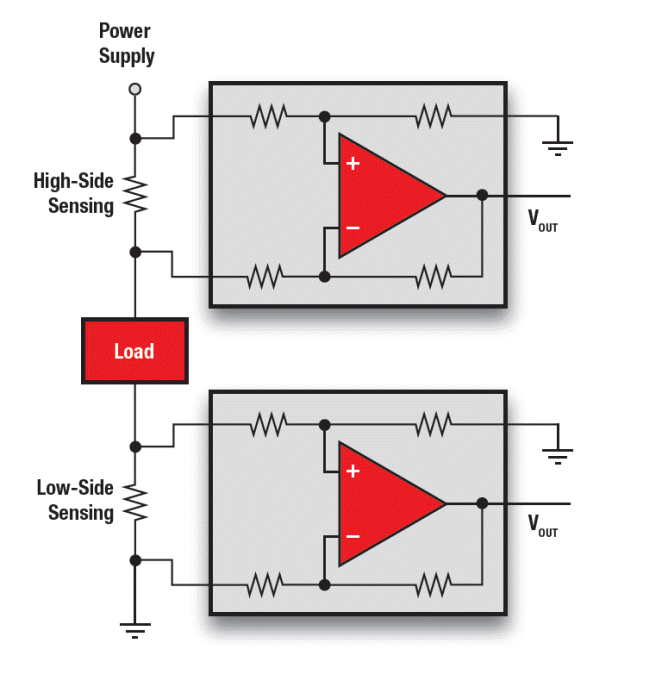

​TI - Vishay Current Sense

Les résistances de mesure de courant sont des résistances à très faible valeur, généralement une fraction d'ohm, utilisées pour mesurer le courant qui circule à travers elles. Le courant qui circule à travers la résistance est proportionnel à la chute de tension mesurée dans la résistance, et représenté par celle-ci. Lors de la mesure de tensions dans une résistance dont la valeur représente beaucoup moins qu'un ohm, les variations de tension même infimes peuvent avoir des conséquences considérables en termes de mesure.

Cette introduction simple est le cœur de ce sujet. Les autres questions, précision importante de détection de courant adapté - sélection de résistance, surveillance de la haute et basse tension , le choix d'un amplificateur de détection - sont tous basés sur ce principe le plus fondamental de l'ingénierie électrique.

Il ya trois aspects de base à la surveillance de détection de courant:

  1. Le choix de la résistance à faible courant adapté. Si l'immobilier est basé sur l'emplacement, alors le choix d'une résistance est basé sur la précision.
  2. Choix d'un amplificateur de détection. Lors de la détection des tensions à travers une résistance qui est inférieure à un ohm, les petites variations de la tension peuvent avoir des conséquences importantes sur la détection du courant.
  3. L'emplacement de la résistance de détection. Ici, nous parlons soit de détection à l'alimentation, appelé High-Side Sensing, ou à la connexion à la terre, appelé Low-Side Sensing.

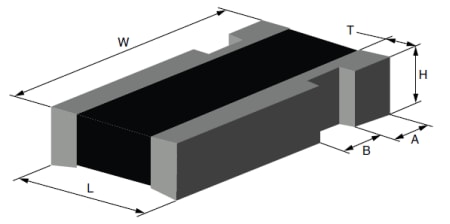

Vishay Current Sense Resitor

Pour mesurer de manière précise ces tensions infinitésimales, on utilise une puce appelée amplificateur de mesure de courant. Également appelés moniteurs de shunt de courant, ces circuits imprimés sont conçus pour mesurer les chutes de tension à travers ces résistances de mesure. Différents composants sont disponibles pour la surveillance de l'intensité du courant, chacun présentant des avantages et impliquant des compromis bien spécifiques.

Produits de mesure de courant Texas Instruments

Les moniteurs de shunt de courant Texas Instruments sont également appelés des amplificateurs de mesure de courant. Ces moniteurs de shunt de courant sont conçus pour surveiller l'intensité du courant en mesurant la chute de tension dans une résistance placée sur la trajectoire du courant. Les amplificateurs de mesure de courant sont généralement plus faciles à concevoir, plus précis, moins sujets aux bruits et moins onéreux que les capteurs de courant magnétiques.

 Autres ressources
TI Current Shunt Monitors Les moniteurs de shunt de courant TI
TI Over-Current Protection Products Produits de protection contre les surintensités TI
TI Power Management Guide Guide de gestion de l'enérgie TI
INA225
 INA230
 INA300

Moniteurs de shunt de courant TI INA225
Caractéristiques
  • Plage étendue en mode standard: de 0V à 36V
  • Tension de décalage: ±150µV (max, gains)
  • Dérive de tension de décalage: 0.5µV/°C (max)
  • Précision du gain, surchauffe (max)
    • 25V/V, 50V/V: ±0.15%
    • 100V/V: ±0.2%
    • 200V/V: ±0.3%
    • Décalage du gain 10ppm/°C
    • Bande passante 250kHz (gain = 25V/V)
  • Gains programmables
    • G1 = 25V/V
    • G2 = 50V/V
    • G3 = 100V/V
    • G4 = 200V/V
  • Courant de repos: 350µA (max)
  • Pack: MSOP-8

Moniteur de puissance / courant bidirectionnel TI INA230
Caractéristiques
  • Détection de la tension des bus de 0 V à +28 V
  • Détection côté haute ou basse tension
  • Rapports de courant, tension et puissance
  • Précision élevée
  • Marge d'erreur de gain de 0,5 (Max)
  • Décalage de 50µV (Max)
  • Options d'échelonnement configurables
  • Seuil d'alerte programmable
  • Alimentation: de 2.7V à 5.5V

Comparateurs de mesure de courant côté haute ou basse tension INA300
Caractéristiques
  • Plage étendue en mode standard: de 0V à 36V
  • Sélection des temps de réponse
    • 10µs, 50µs, 100µs
  • Seuil programmable
    • Ajustable à l'aide d'une seule résistance
    • Programmable de 0mV à 250mV
  • Précision
    • Tension de décalage: ±500µV (Max)
    • Dérive de tension de décalage: 0.5µV/°C (Max)
  • Sélection de l'hystérésis
    • 2mV, 4mV, 8mV
    • Courant de repos actif: 135 µA (Max)
  • Sélection du mode de désactivation
    • Courant de repos désactivé: 3.5µA (Max)
    • Courant de polarisation d'entrée désactivé : 500nA (Max)
  • Sortie à drain ouvert avec mode de verrouillage disponible

Produits de mesure de courant Vishay

Les résistances Power Metal Strip® de Vishay sont optimisées pour la mesure de courant dans un large éventail de systèmes électroniques. Disponibles en packs de différentes tailles, les produits Power Metal Strip présentent une faible résistance ohmique, un faible coefficient de température de résistance et une faible force électromotrice thermique. Ils conviennent parfaitement pour les applications à haute intensité et à puissance élevée dans tous les segments de marché.
Caractéristiques
  • Résistance de 0,00005 ohm à 1 ohm
  • Tolérance de résistance jusqu'à 0,1 %
  • Très faible inductance < 5nH
  • Faible force électromotrice thermique (< 3μV/°C)
  • Élément de résistance métallique avec faible coefficient de température de résistance (< 20ppm/°C)
  • Plage de température de fonctionnement de - 65°C à + 275°C
Connexion SMD 4-Terminal (Kelvin)
 Résistances SMD - Meilleure stabilité dans le temps
 Résistances SMD Power Metal Strip d'origine à faible valeur
 Résistances SMD à puissance élevée
Résistances SMD à température élevée
 Résistances SMD mopulées à température élevée
 Résistances shunt à haute intensité / puissance

Connexion SMD 4-Terminal (Kelvin)
Caractéristiques
  • La conception à 4 bornes permet une tolérance de 1 % jusqu'à 0,0005 Ω et de 0,5 % jusqu'à 0,001 Ω
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (jusqu'à 0,0005 Ω)
  • Longue durée de vie grâce à une construction entièrement soudée
  • Terminaisons soudables
  • Faible FEM thermique (<3µV/ºC)
  • Élément résistif solide en alliage métallique nickel-chrome ou manganèse-cuivre avec une TCR faible (< 20 ppm/°C)
  • Inductance très faible de 0.5nH à 5nH
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Conforme à la directive RoHS 2002/95/EC
  • Version qualifiée AEC-Q200 disponible
    • Le test de retard de flamme peut ne pas être applicable pour certaines technologies de résistance

Série
Taille
Puissance
 Limite de
tolérance		 Plage de valeurs
 de résistance
Fiche technique
WSK 0612 1W 1% 0.0005 - 0.005 Ohm Datasheet
2512 1W 0.1% 0.0005 - 0.200 Ohm

Résistances SMD - Meilleure stabilité dans le temps
Caractéristiques
  • Meilleure stabilité avec une variation de résistance maximale de 0,25 % ou 0,5 % sur un cycle d'utilisation de 2 000 h
  • Détection de courant dans les applications à haute température (+ 125 °C)
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (de 0,01 Ω à 0,1 Ω)
  • Construction entièrement soudée
  • Élément résistif solide en alliage métallique nickel-chrome ou manganèse-cuivre avec une TCR faible (< 20 ppm/°C)
  • Inductance très faible de 0.5nH à 2nH
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Faible FEM thermique (<3µV/ºC)
  • Qualifié AEC-Q200
    • Le test de retard de flamme peut ne pas être applicable pour certaines technologies de résistance
  • Conforme à la directive RoHS 2002/95/EC

Série
Taille
Puissance
 		Limite de
tolérance
 		Plage de valeurs
 de résistance
Fiche technique
WSLS 2512 1W 0.5% 0.01 - 0.1 Ohm
 		Datasheet

Résistances SMD Power Metal Strip d'origine à faible valeur
Caractéristiques
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (jusqu'à 0,001 Ω)
  • Construction entièrement soudée
  • Terminaisons soudables
  • Élément résistif solide en alliage métallique nickel-chrome ou manganèse-cuivre avec une TCR faible (< 20 ppm/°C)
  • Inductance très faible de 0.5nH à 5nH
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Faible FEM thermique (<3µV/ºC)
  • Conforme à la directive RoHS 2002/95/EC

Série
Taille
Puissance
 Limite de
tolérance
 Plage de valeurs
 de résistance
Fiche technique
WSL 0603 0.1W 0.5% 0.01 - 0.1 Ohm
 		Datasheet
0805 0.125W 0.5% 0.005 - 0.2 Ohm
1206 0.25W 0.5% 0.005 - 0.2 Ohm
2010 0.5W 0.5% 0.004 - 0.5 Ohm
2512 1.0W 0.5% 0.003 - 0.5 Ohm
2726 3.0W 1% 0.0003 - 0.005 Ohm
2816 2.0W 0.5% 0.003 - 0.1 Ohm
3637 3.0W 0.5% 0.001 - 0.01 Ohm
3921 3.0W 1% 0.0002 - 0.004 Ohm
5931 5.0W 1% 0.0002 - 0.003 Ohm
4026 3.0W 1% 0.0003 - 0.005 Ohm

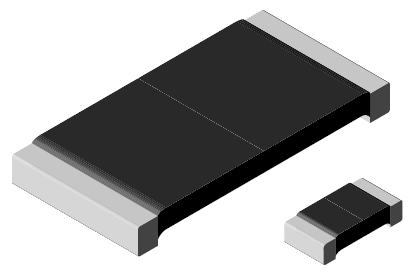

Résistances SMD à puissance élevée
Caractéristiques
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (jusqu'à 0,001 Ω).
  • Construction entièrement soudée
  • Élément résistif solide en alliage métallique nickel-chrome ou manganèse-cuivre avec une TCR faible (< 20 ppm/°C)
  • Inductance très faible (< 5nH)
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Faible FEM thermique (<3µV/ºC)
  • Conforme à la directive RoHS 2002/95/EC

Série
Taille
Puissance
 Limite de
tolérance
Plage de valeurs
 de résistance
Fiche technique
WSL… 18 0603 0.2W 0.5% 0.01 - 0.1 Ohm
 		Datasheet
0805 0.25W 0.5% 0.005 - 0.2 Ohm
1206 0.5W 0.5% 0.005 - 0.2 Ohm
2010 1.0W 0.5% 0.004 - 0.5 Ohm
2512 2.0W 0.5% 0.003 - 0.04 Ohm
WSLP 0603 0.4W 0.5% 0.01 - 0.1 Ohm
 		Datasheet
0805 0.5W 0.5% 0.01 - 0.05 Ohm
1206 1.0W 0.5% 0.005 - 0.05 Ohm
2010 2.0W 0.5% 0.004 - 0.01 Ohm
2512 3.0W 0.5% 0.003 - 0.01 Ohm
2726 7.0W 0.5% 0.0005 - 0.001 Ohm
3921 5.0W 0.5% 0.0005 - 0.001 Ohm
4026 7.0W 0.5% 0.0005 - 0.001 Ohm
5931 7.0W 0.5% 0.0003 - 0.0005 Ohm
WSHM2818 2818 7.0W 1.0% 0.001 - 0.1 Ohm
 		Datasheet

Résistances SMD à température élevée
Caractéristiques
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (jusqu'à 0,001 Ω)
  • Matériaux spécialement sélectionnés et stabilisés qui permettent des puissances élevées (2 x valeur WSL standard)
  • Construction entièrement soudée
  • Élément résistif solide en alliage métallique nickel-chrome avec une TCR faible (< 20 ppm/°C)
  • Inductance très faible (< 5nH)
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Faible FEM thermique (<3µV/ºC)
  • Conforme à la directive RoHS 2002/95/EC

Série
Taille
Puissance
 Limite de
tolérance
 Plage de valeurs
 de résistance
Fiche technique
WSLT 2512 1.0W 0.5% 0.01 - 0.50 Ohm
 		Datasheet
3921 3.0W 1.0% 0.0005 - 0.004 Ohm
5931 5.0W 1.0% 0.0003 - 0.003 Ohm

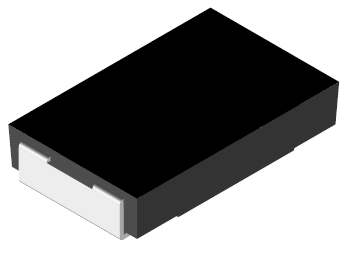

Résistances SMD moulées à température élevée
Caractéristiques
  • Mise en boîtier moulé à haute température
  • Idéal pour tous les types d'applications de détection de courant de précision, de répartition de tension et d'impulsions, notamment les alimentations de puissance linéaires et à commutation, les instruments et les amplificateurs de puissance
  • Méthode de traitement brevetée qui produit des valeurs de résistance extrêmement faibles (jusqu'à 0,001 Ω)
  • Construction entièrement soudée
  • Élément résistif solide en alliage métallique nickel-chrome ou manganèse-cuivre avec une TCR faible (< 20 ppm/°C)
  • Terminaisons soudables
  • Inductance très faible de 0.5nH à 5nH
  • Excellente réponse en fréquence jusqu'à 50 MHz
  • Faible FEM thermique (<3µV/ºC)
  • Conforme à la directive RoHS 2002/95/EC

Série
Taille
Puissance
 Limite de
tolérance
 Plage de valeurs
 de résistance
Fiche technique
WSR2 4527 2.0W 0.5% 0.005 - 1.0 Ohm
 		Datasheet
WSR3 4527 3.0W 0.5% 0.005 - 0.2 Ohm Datasheet
WSR5 4527 5.0W 0.5% 0.005 - 0.3 Ohm Datasheet

Résistances shunt à haute intensité / puissance
Caractéristiques
  • Rapport puissance/taille de la résistance élevé
  • Une technique de traitement exclusive permet d'obtenir des valeurs de résistance extrêmement faibles
  • Construction entièrement soudée
  • Inductance très faible (< 5nH)
  • Faible FEM thermique (<3µV/ºC)

Série
Taille
Puissance		 Limite de
tolérance
 Plage de valeurs
 de résistance
Fiche technique
WSMS 3124 3.0W 5.0% 0.0001 - .00075 Ohm
 		Datasheet
WSBM 8518 36.0W 5.0% 0.0001 Ohm Datasheet
WSBS 8518 36.0W 5.0% 0.00005 - 0.001 Ohm
 		Datasheet
