Toshiba Solutions d'outils électriques sans fil
Différents types d'outils électriques sont commercialisés pour une large gamme d'applications allant de l'utilisation grand public à l'utilisation professionnelle. Récemment, l'adoption de batteries lithium-ion à haute capacité conduit à un passage à des types sans fil compacts, légers, faciles à transporter et faciles à utiliser, non seulement pour une utilisation grand public, mais aussi pour une utilisation professionnelle comme les marteaux perforateurs, les clés à choc, les cloueuses, les agrafeuses et les scies circulaires. La capacité des outils électriques sans fil à fonctionner pendant des périodes plus longues avec une seule charge est l'une des principales qualités pour les utilisateurs lors de la sélection des biens. La gamme de MOSFET, pilotes de commande de moteur, photocoupleurs et autres produits de Toshiba qui utilisent les technologies les plus récentes aide les concepteurs à utiliser efficacement des capacités de batterie limitées.
Principaux avantages
- Large gamme de produits
- Maintien d'une faible résistance à l'état passant pour générer une chaleur minimale
- Augmenter les capacités de dissipation de la chaleur avec un boîtier efficace
- Accouplement optique sur une barrière isolée
- Notes d'application, conceptions de référence et autres documents pour aider à la conception
- Assistance aux nouvelles normes de protection (CEI-62368-1 et autres) avec les CI de fusibles électroniques et les photocoupleurs
Pilote de moteur brushless triphasé
En utilisant un pilote de moteur TC78B016FTG de Toshiba dédié, les moteurs brushless triphasés avec contrôle de convertisseur peuvent être facilement pilotés. Les moteurs brushless à grande capacité peuvent également être pilotés à l'aide d'un pilote contrôlé par moteur de type pilote externe TB6634FNG de Toshiba. Une faible génération de chaleur et une faible dissipation d'énergie peuvent être obtenues lors de l'utilisation des MOSFET de Toshiba : TPWR8004PL, TPHR8504PL avec une faible résistance à l'état passant et une haute efficacité de dissipation de chaleur en tant que pilote. De plus, l'utilisation de produits à petits boîtiers facilite la réduction de la surface de la carte sans sacrifier la puissance.
Les amplificateurs opérationnels tels que le TC75S67TU de Toshiba sont utiles pour les circuits de surveillance de courant pour l'alimentation du système et la détection des anomalies dans l'équipement. Les amplis op sont également excellents pour les circuits de protection de batterie/pile lorsqu'ils sont combinés à des capteurs de température. De plus, la famille de LDO et le TAR5SB de Toshiba sont utiles pour l'alimentation électrique du système car ils réduisent le bruit généré par la section de pilotage du moteur, permettant de configurer un système stable.
Recommandé pour le pilotage de moteurs brushless triphasés
- MOSFET
- Amplificateurs opérationnels
- Régulateurs LDO
- Commande de moteurs
Pilotage de moteur à balais
Les transistors bipolaires (NPN/PNP) TMBT3906 et 2SC4116 peuvent être utilisés pour configurer des pilotes MOSFET pour un pilotage de moteur à balais. L'utilisation de produits à faible résistance à l'état passant et haute dissipation de chaleur pour les pilotes de MOSFET génère une faible génération de chaleur et une faible dissipation d'énergie. D'autre part, des caractéristiques de rupture élevées sont également requises au regard des forces contre-électromotrices dans le moteur. Par conséquent, les produits adaptés tels que les TPWR8004PL et TPHR8504PL de Toshiba doivent être sélectionnés pour chaque application. De plus, l'utilisation de produits à petits boîtiers rendent possible la réduction de la surface de la carte.
Recommandé pour le pilotage de moteur à balais
- Transistors bipolaires
- MOSFET

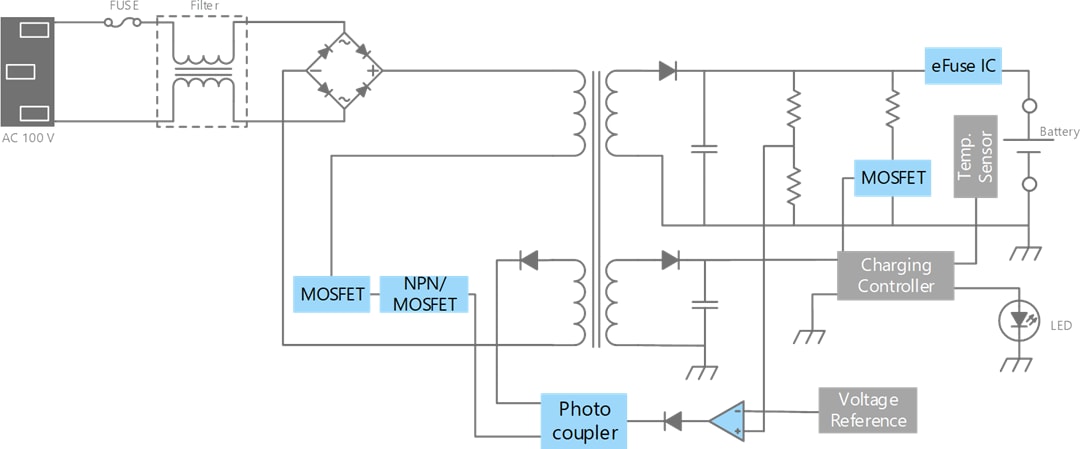

Charge de batterie
Étant donné que les MOSFET utilisés dans le circuit PFC de l'alimentation électrique CA-CC nécessitent une haute tension de rupture et une faible résistance à l'état passant, il est important de sélectionner un MOSFET qui satisfasse les deux exigences. Toshiba offre le TK17A80W, en plus d'une large variété d'autres MOSFET dans des boîtiers petits et grands.
Dans les circuits de rétroaction de tension, la transmission de signal sur l'isolement électrique des côtés primaire et secondaire est obtenue à l'aide d'un photocoupleur tel que le TLP385.
La protection est tout aussi importante dans n'importe quel circuit d'alimentation électrique. Le CI de fusible électronique série TCKE8xx de Toshiba est conçu pour les lignes d'alimentation électrique de batterie où des surtensions inattendues peuvent se produire. La qualité et la fiabilité globales du système sont améliorées avec un CI de fusible électronique.
Recommandé pour le chargement de batterie
- MOSFET
- CI de fusibles électroniques
- Photo-coupleur
