Toshiba Isolateurs numériques quadruple canal DCL54x01
Les isolateurs numériques quadruple canal DCL54x01 de Toshiba sont des composants haut débit utilisant la technologie CMOS de Toshiba et une structure de couplage magnétique pour offrir des performances exceptionnelles. Ces isolateurs numériques fonctionnent sur une plage de température ambiante de -40 °C à +110 °C et une large plage de tension d’alimentation de 2,25 V à 5,5 V. Ces composants en boîtier SOIC à corps large à 16 broches disposent d’une tension d’isolation 5 000 VRMS, d’une impédance de sortie standard 50 Ω et d’un débit de données pouvant atteindre 150 Mbps. Les isolateurs numériques quadruple canal DCL54x01 sont adaptés aux applications de communication à haut débit multicanaux telles que les interfaces E/S avec communications SPI.
Caractéristiques
- Débit de données jusqu’à 150 Mbps
- Plage d’alimentation 2,25 V à 5,5 V
- Délai de propagation standard 10,9 ns (fonctionnement 5 V)
- Options de sortie par défaut haute et basse
- Immunité transitoire en mode commun (CMTI) élevée ±100 kV/μs
- Faible distorsion de largeur d'impulsion, 0,8 ns standard
- Courant de sortie maximal de ±15 mA
- Impédance de sortie standard de 50 Ω
- Courant d’entrée ±10 μA
- Tension de tenueRMS 5 kV
- Boîtier SOIC à corps large et 16 broches
- Plage de température ambiante de -40 °C à +110 °C
- Plage de températures de jonction de -40 °C à +150 °C
- Température de soudage maximale de +260 °C
- Conforme à la directive RoHS
Applications
- Systèmes d'automatisation industrielle
- Commande de moteurs
- Onduleurs
- Sources d’alimentation à commutation
Vidéos

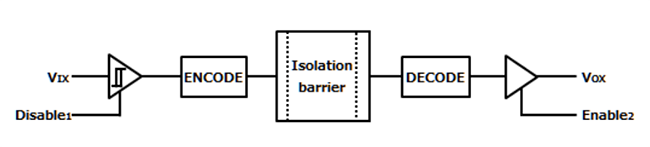

Schéma de circuit interne
