Toshiba Solutions SSD (Solid State Drive) discrètes

Solution de circuits de protection d'alimentation

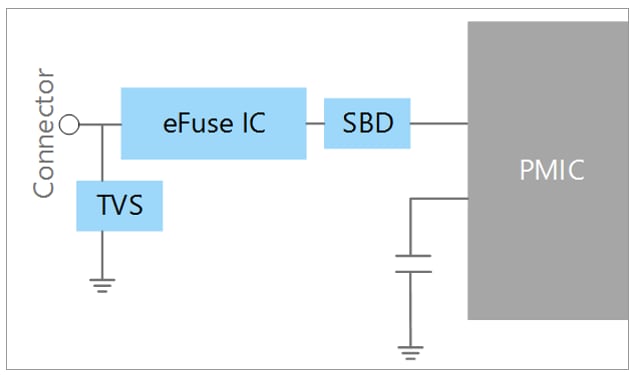

Les décharges électrostatiques externes (DES), les entrées d'alimentation anormales et les surtensions pendant l'échange à chaud causent souvent des problèmes aux systèmes. Pour protéger les données importantes et les PMIC de ces dommages, une combinaison de CI de fusible électronique, de diodes de protection DES, de diodes Zener et de diodes à barrière de Schottky est très efficace.

Le CI de fusible électronique de Toshiba met en œuvre diverses fonctions de protection telles que la protection contre les courts-circuits à ultra haute vitesse et les surintensités, les surtensions et la suppression du courant d'appel dans un seul boîtier. De plus, homologué CEI62368-1 (G.9), il peut fournir un circuit de protection plus simple et plus résistant qu'auparavant.

De plus, une diodes de protection DES IPP élevée ou des diodes Zener peuvent être utilisées pour contrer plusieurs surtensions DES ns à ms et une tension transitoire. Combiné avec des SBD, un circuit de protection plus robuste peut être créé, qui fait office de protection contre la tension négative et de prévention de courant inverse.

Solution de commutateurs de distribution d'alimentation

Le choix d'un commutateur d'alimentation et d'un LDO pour les conversions de tension est particulièrement important pour le contrôle d'alimentation à basse tension/courant élevé.

Dans certains cas, les lignes basse tension ne satisfont pas les exigences de tension minimale pour de nombreux commutateurs de charge populaires. Le CI commutateur de charge TCK207AN qui fonctionne à seulement 0,75 V pour les commutateurs d'alimentation basse tension est recommandé. Il dispose également d'une faible résistance à l'état passant de 21 mΩ et peut produire jusqu'à 2,0 A. Le petit MOSFET de Toshiba avec une faible résistance à l'état passant est également recommandé et existe dans divers boîtiers et configurations.

Si le rail d'alimentation lui-même n'est pas suffisant, un régulateur LDO est recommandé. Par exemple, la série LDO TCR3U à faible consommation d'énergie dispose d'une large tension de sortie de 0,8 V à 5,0 V avec une faible consommation de courant. Diverses fonctions intégrées réduisent le courant de repos et améliorent la réponse transitoire.

La série LDO TCR15AG à courant élevé adopte une technologie d'alimentation électrique double et peut produire jusqu'à 1,5 A avec une large tension de sortie de 0,6 V à 3,6 V avec une tension de relâchement ultra-faible. Les régulateurs LDO sont idéaux et fournissent des rails de tension très précis avec une perte de niveau minimale et s'adaptent à toutes les conceptions ou presque.
