Toshiba Solution de serveur
La solution de serveur Toshiba est l'avenir du big data et de la révolution IdO, avec une solution qui maximise l'efficacité et les performances. La conception de serveur est une tâche complexe avec de nombreuses exigences strictes telles qu'un haut rendement, des capacités thermiques robustes et une solide protection avec isolement.
La gamme de produits de Toshiba, composée de technologies MOSFET, de photocoupleurs et du puissant CI de fusible électronique, répond à ces exigences strictes tout en prenant en charge de nouvelles normes de protection.
Caractéristiques
- Large gamme de produits
- Maintien d'une faible résistance à l'état passant pour générer une chaleur minimale
- Augmenter les capacités de dissipation de chaleur avec un boîtier efficace
- Accouplement optique sur une barrière isolée
- Notes d'application et autres documentation pour aider à la conception
- Assistance aux nouvelles normes de protection (CEI-62368-1 et autres) avec fusible électronique et photocoupleurs

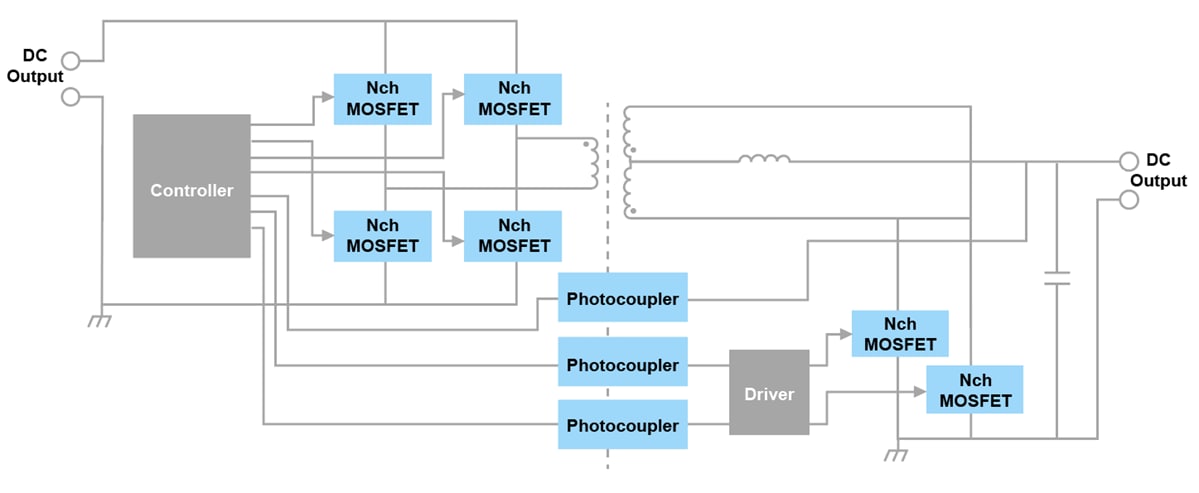

Schéma du circuit d'alimentation électrique
MOSFET de puissanceUn MOSFET avec une tension de tenue élevée et une faible résistance à l'état passant est adapté au circuit PFC de l'alimentation CC-CC. En maintenant une faible résistance à l'état passant, la production de chaleur et la consommation de courant peuvent être réduites au minimum. En réduisant également la charge de sortie, la perte de sortie peut aussi être réduite. Les MOSFET de puissance série U-MOS IX de Toshiba utilisent des boîtiers à haute dissipation thermique pour réduire davantage la production de chaleur.
PhotocoupleursLes photocoupleurs à sortie transistor sont couramment utilisés pour la rétroaction de tension vers le côté primaire de l'alimentation CC-CC. La transmission du signal sur différents potentiels est nécessaire sur les côtés primaire et secondaire, et les photocoupleurs électriquement isolés sont un moyen simple de garantir l'isolement. Nous recommandons également un photocoupleur de sortie CI qui peut communiquer à haute vitesse pour la communication du signal dans le circuit d'alimentation électrique.
De plus, il est important de respecter les normes de sécurité établies dans chaque pays, et les photocoupleurs Toshiba contribuent à ce processus, car ils sont approuvés pour les exigences des normes UL 1577 VDE : EN 60747-5-5, EN 62368-1 et autres.

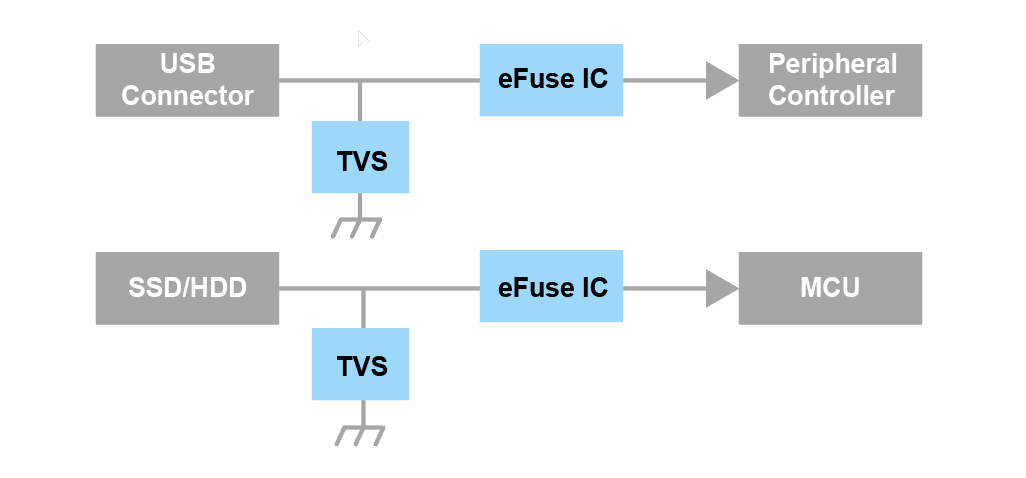

Schéma du circuit d'interface serveur
Protection de ligne d'alimentationLe plus récent CI de fusible électronique de Toshiba est particulièrement utile pour la protection de ligne d'alimentation 12 V et 5 V dans les conceptions de serveurs en raison des contraintes d'échange à chaud. Les fusibles électroniques sont efficaces pour protéger les équipements contre les surtensions et les surintensités. Cette famille dispose de diverses fonctions de protection telles que la suppression des courts-circuits, des surintensités, des surtensions et des courants d'appel dans un seul boîtier. Cela permet d'améliorer la protection globale et offre la norme CEI 62368-1 pour contribuer à qualifier des conceptions complètes. De plus, des diodes de protection DES à IPP élevée et des SBD peuvent être utilisés en combinaison pour fournir un circuit de protection robuste.
Afficher les produits de protection de ligne d'alimentation de Toshiba
