Toshiba CI commutateur de charge TCK207AN
Le CI commutateur de charge TCK207AN de Toshiba offre une tension ultra faible de 0,75 V avec un pilote de contrôle de la vitesse de balayage et inverse la fonction de blocage du courant (état bloqué du commutateur). Le TCK207AN est idéal pour la gestion de l'alimentation et les applications portables qui nécessitent un assemblage de carte à haute densité comme les SSD, le HDD, le téléphone cellulaire.
Le CI commutateur de charge TCK207AN de Toshiba prend en charge une résistance de commutation à l'état passant de seulement 21,5 mΩ (std) pour une condition de 0,75 V, -1,5 A et un courant de sortie est disponible jusqu'à 2,0 A (CC).
Le TCK207AN est logé dans un boîtier ultra compact DFN4A (1,2 mm x 1,2 mm, ép. : 0,38 mm).
Caractéristiques
- VIN = fonctionnement à faible tension d'entrée de 0,75 V à 3,6 V
- IOUT (CC) = courant de sortie élevé de 2,0 A
- Faible résistance à l'état passant :
- RON = 21,5 mΩ (std) à VIN = 3,3 V, -1,5 A
- RON = 21,5 mΩ (std) à VIN = 1,2 V, -1,5 A
- RON = 21,5 mΩ (std) à VIN = 0,75 V, -1,5 A
- Pilote de contrôle de la vitesse de balayage intégré
- Blocage de courant inverse intégré (état bloqué commutateur)
- Décharge automatique intégrée
- Connexion active haut et vers le bas entre CONTROL et GND
- Boîtier ultra compact DFN4A (1,2 mm x 1,2 mm, ép. : 0,38 mm)

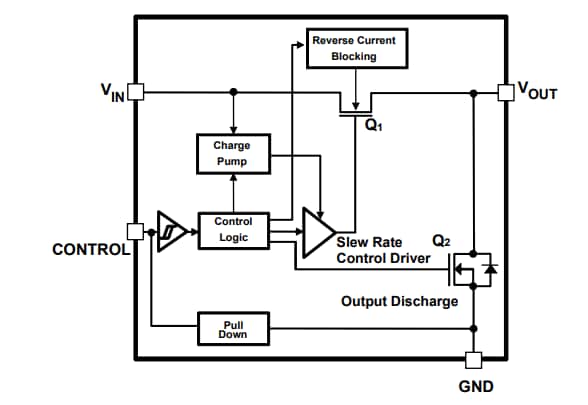

Schéma fonctionnel
Attribution des broches
