Toshiba Régulateurs à faible chute de tension 200 mA TCR2LN

Les régulateurs à faible chute de tension 200 mA TCR2LN de Toshiba sont des régulateurs de tension à usage général à sortie unique CMOS avec une entrée de contrôle marche/arrêt. Le TCR2LN offre un courant de polarisation de repos ultra faible et une faible tension de décrochage. Ces composants disposent d'une protection contre les surintensités et d'une option de décharge automatique. Les LDO sont spécifiés en tensions de sortie fixes comprises entre 0,8 V et 3,6 V et peuvent piloter jusqu'à 200 mA.

Les régulateurs à faible chute de tension TCR2LN 200 mA de Toshiba ont une faible tension de décrochage de 250 mV (sortie 2,5 V, I_OUT = 150 mA).

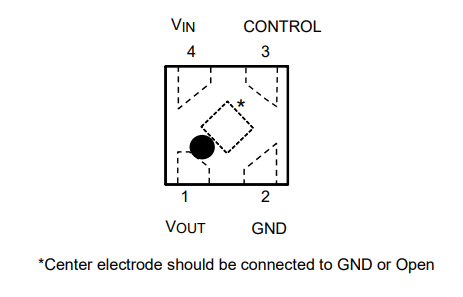

Le TCR2LN est logé dans un boîtier ultra-compact moulé en plastique SDFN4/SDFN4E (0,8 mm x 0,8 mm x 0,38 mm). La série TCR2LN coordonne avec de petits condensateurs céramiques d’entrée et de sortie, ce qui la rend idéale pour les applications portables qui nécessitent un assemblage de carte à haute densité, telles que les téléphones cellulaires.

Caractéristiques

Faible courant de polarisation au repos (I_B = 2 μA (max) à I_OUT = 0 mA, T_J = -40 °C à 85 °C)
Faible chute de tension
- VDO = 250 mV (std) À 2,5 V-sortie, I_OUT = 150 mA
Large plage de tension de sortie (V_OUT = 0,8 V à 3,6 V)
Haute précision V_OUT ±1,0 % (1,8 V ≤ V_OUT)

Protection contre les surintensités
Décharge automatique
Connexion descendante entre la commande et la masse

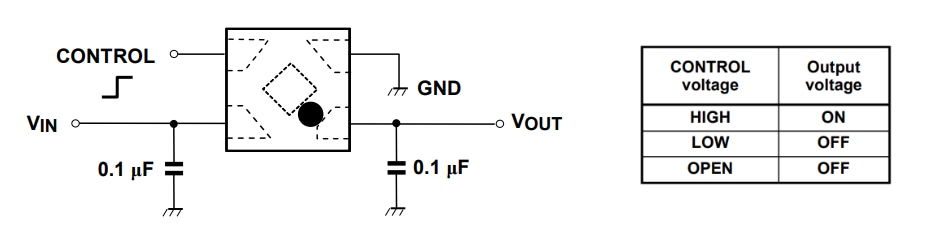

Les condensateurs céramiques peuvent être utilisés (C_IN = 0,1 μF, C_OUT = 0,1 μF)
Boîtier SDFN4 ultra-compact (0,8 mm x 0,8 mm x 0,38 mm)
