Toshiba Régulateurs à faible chute de tension 300 mA TCR3RM

Les régulateurs à faible chute de tension 300 mA TCR3RM de Toshiba sont des régulateurs de tension à usage général à sortie unique CMOS avec une entrée de contrôle marche/arrêt. Le TCR3RM fournit un faible bruit de tension de sortie et un taux de réjection d'ondulation ultra élevé. Les LDO sont proposés en tensions de sortie fixes comprises entre 0,9 V et 4,5 V et peuvent piloter jusqu'à 300 mA. Les dispositifs prennent en charge la protection contre les surintensités, l'arrêt thermique et la décharge automatique.

Caractéristiques

  • Boîtier ultra-compact DFN4C/DFN4F (1,0 mm x 1,0 mm ; ép. 0,38 mm (std))
  • Taux de réjection d'ondulation élevé : 100 dB (std) à 1 kHz (VOUT = 2,8 V)
  • Taux de réjection d'ondulation élevé : 93 dB (std) à 10 kHz (VOUT = 2,8 V)
  • Taux de réjection d'ondulation élevé : 68 dB (std) à 100 kHz (VOUT = 2,8 V)
  • Taux de réjection d'ondulation élevé : 68 dB (std) à 1 MHz (VOUT = 2,8 V)
  • Faible tension de bruit de sortie (VNO = 5 uVrms (std) à 10 Hz ≤ f ≤100 kHz)
  • Faible courant de repos (IB = 7 µA (std) à IOUT = 0 mA)
  • Protection contre les surintensités
  • Arrêt thermique
  • Décharge automatique
  • Faible chute de tension
    • VDO = 130 mV (std), VOUT = 2,8 V, IOUT = 300 mA
  • Large plage de tension de sortie vers le haut (VOUT = 0,9 V à 4,5 V)
  • Connexion vers le bas entre le CONTROL et GND
  • Des condensateurs céramiques peuvent être utilisés (CIN = 1 μF, COUT = 1 μF)

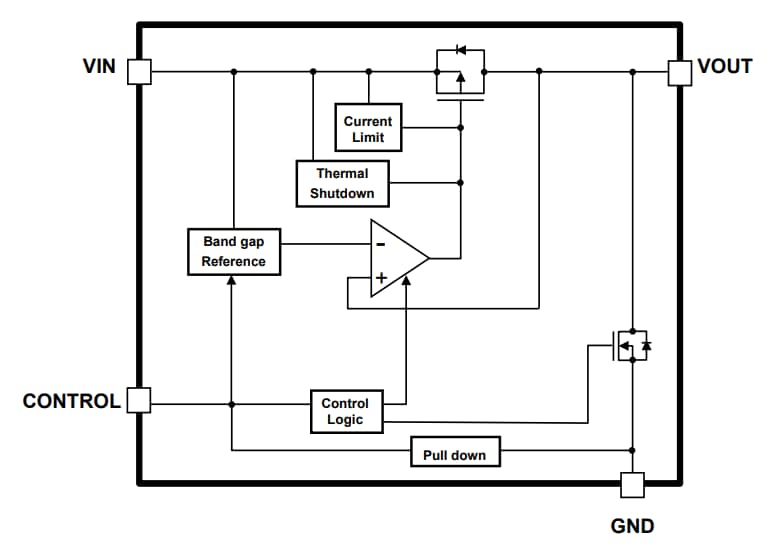

Schéma fonctionnel

Schéma de principe - Toshiba Régulateurs à faible chute de tension 300 mA TCR3RM

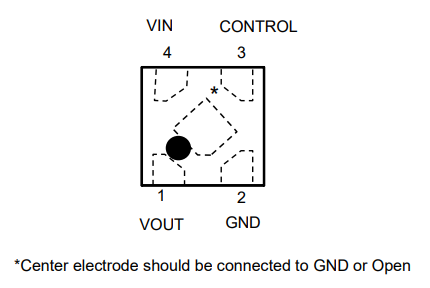

Affectations des broches

Toshiba Régulateurs à faible chute de tension 300 mA TCR3RM
