Toshiba Circuits intégrés linéaires CMOS TCR3UF
Les circuits intégrés linéaires CMOS TCR3UF de Toshiba sont des régulateurs de tension à sortie unique avec une entrée de contrôle marche/arrêt. Le TCR3UF dispose d'un courant de polarisation au repos ultra-faible et d'une faible tension de relâchement. Ces régulateurs de tension sont disponibles en tensions de sortie fixes comprises entre 0,8 V et 5,0 V et sont capables de piloter jusqu'à 300 mA. Ces composants disposent également d'une protection contre les surintensités, d'une fonction de coupure thermique et d'une option de décharge automatique. La série TCR3UF est proposée en boîtier à usage général SMV (2,9 mm x 2,8 mm ; t 1,1 mm (std.) et dispose d'une faible tension de relâchement de 206 mV (sortie 3,3 V, IOUT = 300 mA).
Caractéristiques
- Faible courant de polarisation au repos (IB = 0,34 μA (std) à IOUT = 0 mA, tension de sortie jusqu'à 1,5 V)
- Taux de réjection d'ondulation élevé de 70 dB à une sortie de 0,8 V
- Réponse transitoire de charge rapide -51/+36 mV à une sortie de 0,8 V, IOUT = 1 mA ⇔ 50 mA
- Faible chute de tension
- VDO = 206 mV (std) à une sortie de 3,3 V, IOUT = 300 mA
- Large plage de tensions de sortie vers le haut (VOUT = 0,8 à 5,0 V)
- Précision VOUT élevée ±1,0 % (1,8 V ≤ VOUT)
- Ligne à décharge automatique (série TCR3UFxxA) / sans décharge (série TCR3UFxxB)
- Protection contre les surintensités
- Arrêt thermique
- Réduction du courant d'appel
- Connexion vers le bas entre CONTROL et GND
- Des condensateurs céramique peuvent être utilisés (CIN = 1 μF, COUT = 1 μF)
- Boîtier à usage général SMV(SOT-25) (SC-74A)
Applications
- Applications portables
- Équipement IdO
- Dispositifs portables

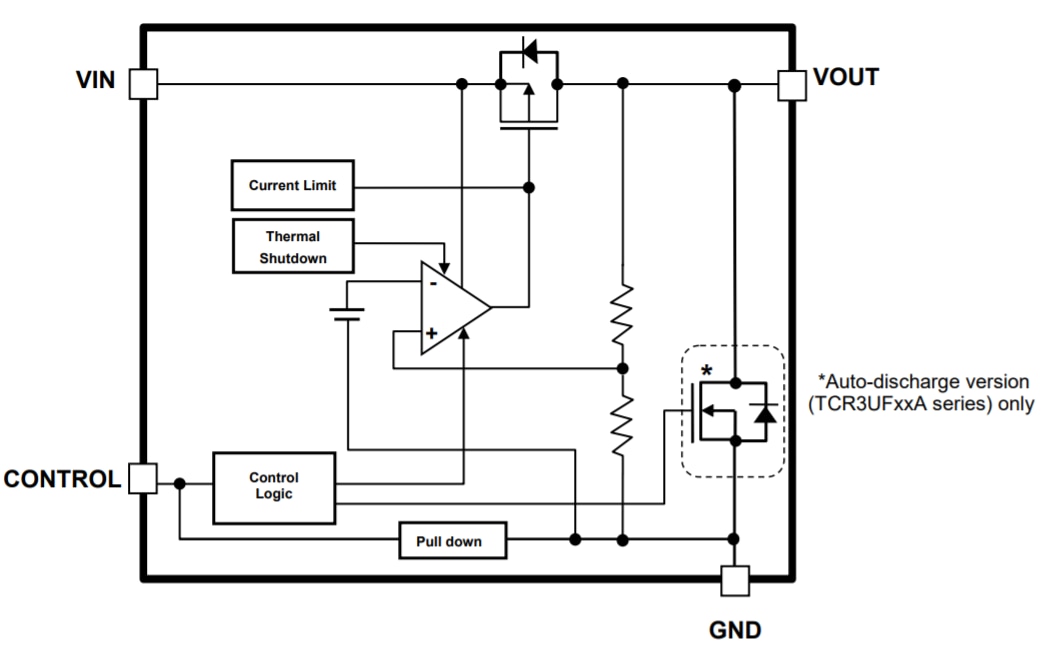

Schéma fonctionnel
