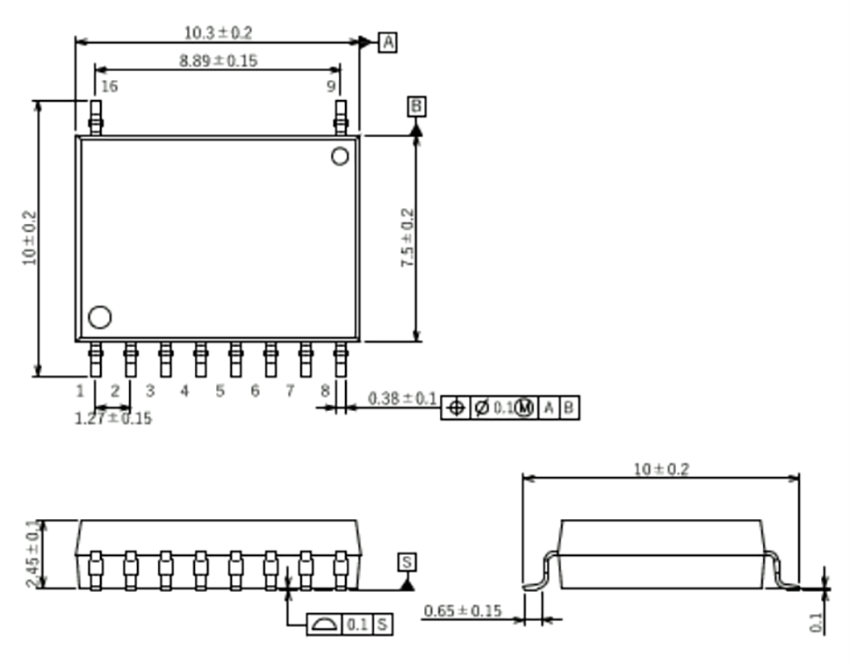

Toshiba Photocoupleur/photorelais TLX9165T AEC-Q101

Le photocoupleur / relais photoélectrique Toshiba TLX9165Thomologué AEC-Q101 est conçu pour des applications automobiles et industrielles à haute fiabilité. Le Toshiba TLX9165T intègre une LED infrarouge à haut rendement, couplée optiquement à un étage de sortie à MOSFET, permettant une commutation à semi-conducteurs avec une résistance à l'état passant faible de 340 Ω (standard) et un courant de charge maximal de 30 mA. Logé dans un boîtier compact SO16L-T à 10 broches, le TLX9165T offre une isolation de 5000 V_RMS et fonctionne sur une large plage de température (-40 °C à +125 °C). La faible intensité d'entrée requise et la forte immunité aux transitoires en mode commun améliorent lesperformance dans les environnements électriquement bruyants, ce qui en fait un composant idéal pour les systèmes gestion de batterie (BMS) et les infrastructures de recharge pour véhicules électriques où l'encombrement, l'efficacité et la fiabilité sont essentiels.

Caractéristiques

Qualification AEC-Q101
Normalement ouvert (1 forme A)
Tension à l'état bloqué minimale de 1 800 V
Courant de déclenchement LED maximal de 3 mA
Courant à l'état passant maximal de 30 mA
Résistance à l'état passant maximale de 340 Ω (pour t < 1="">

Tension d'isolation minimale de 5000 VRMS
Distance minimale de parcours/d'isolement de 8 mm
Épaisseur d'isolation minimale de 0,4 mm
Résine extérieure CTI > 600
Boîtier monté en surface SO16L-T à 10 broches, 10,3 mm x 10 mm x 2,45 mm

Applications

Contrôle de batterie dans les équipements automobiles
Contrôle de batterie de piles à combustible dans les équipements automobiles
Véhicules électriques (VE)

Caractéristiques techniques

Conditions d'exploitation recommandées
- Tension d'alimentation maximale de 1 500 V
- Courant direct d'entrée de 5 mA à 20 mA
- Courant à l'état passant maximal de 30 mA
LED
- Courant direct d'entrée maximal de 30 mA
- Réduction de courant direct d'entrée maximale de -0,8 mA/°C
- Tension inverse d'entrée maximale de 5 V
- Dissipation d'énergie d'entrée maximale de 50 mW
- Coefficient de dégradation maximale de la puissance d’entrée : -1,3 mW/°c
Tension d'isolation maximale de 5000 VRMS
Détecteur
- Plage de courant à l'état passant maximale de 6 mA à 30 mA
- Réduction de courant à l'état passant maximale de -0,3 mA/°C
- Plage de courant de crête à l'état passant maximale de 18 mA à 90 mA
- Courant d'avalanche maximal de 0,6 mA
- Dissipation de puissance de sortie maximale de 600 mW
- Réduction de dissipation de puissance de sortie maximale de -7 mW/°C
Isolation
- Capacité totale (entrée-sortie) standard de 0,9 pF
- Résistance d'isolement standard de 1014Ω

Caractéristiques électriques
- LED
  - Tension directe d'entrée de 1,4 V à 1,95 V
  - Courant inverse d'entrée maximal de 10 µA
  - Capacité d'entrée standard de 45 pF
- Détecteur
  - Tension de tenue de sortie minimale de 1 800 V
  - Plage de courant à l'état bloqué de 0,1 µA à 10 µA
  - Capacité de sortie standard de 140 pF
Électrique couplé
- Courant de déclenchement LED maximal de 3 mA
- Courant réfléchi LED minimal de 0,05 mA
- Plage de résistance à l'état passant maximale de 340 Ω à 680 Ω
Temps de passage à la fermeture/ouverture maximal de 1 ms
Températures
- Température de jonction maximale de +135 °C
- Plage de fonctionnement de -40 °C à +125 °C
- Température maximale de soudage de LED de +260 °C
