u-blox Module Bluetooth® 5 autonome ANNA-B112-01B
Le module Bluetooth® 5 autonome ANNA-B112-01B U-blox dispose d’un puissant microprocesseur Arm® Cortex®-M4 avec UVF et des performances énergétique de pointe. Le ANNA-B112 est fourni avec le logiciel u-connectXpress qui fournit une large gamme de connexions à divers dispositifs et services. Ce module comprend un service de port série Bluetooth basse consommation de u-blox, un client et un serveur GATT, des balises et un NFC™. Le module ANNA-B112 prend également en charge les rôles périphériques et centraux simultanés, tous configurables depuis un hôte en utilisant les commandes AT et deux implémentations d'antennes alternatives.
Le module ANNA-B112 est combiné à une antenne interne intégrée ainsi qu'à une bande de réglage d'antenne externe, ou en option, peut connecter une antenne externe à la broche d'antenne disponible. Ce module Bluetooth fonctionne à une fréquence de 2,4 GHz et dispose d'un débit de données de 2 Mb/s. Le module Bluetooth ANNA-B112 fonctionne sur une plage de tension d'alimentation de 3 V à 3,6 V et une plage de température de -40 °C à + 85 °C.
Caractéristiques
- SiP ultra-compact
- Bluetooth 5 et Bluetooth maillé
- Basé sur nRF52832 de Nordic Semiconductor
- Arm® Cortex®-M4 64 MHz avec UVF
- Option d'utiliser le logiciel u‑connect pour un délai de commercialisation accéléré
- Antenne interne/broche d'antenne
Caractéristiques techniques
- Plage de tension d'alimentation de 3 V à 3,6 V
- Plage de température de fonctionnement et de stockage de -40 °C à +85 °C
- Mémoire flash 512 ko et RAM 64 ko
- Fréquence : 2,4 GHz
- Dimensions 6,5 mm x 6,5 mm x 1,2 mm
- Débit de données de 2 Mb/s
- Sensibilité du récepteur -91 dBm
Notes d’application
- Utilisation de l'adresse de périphérique publique IEEE d'UICR
- Exemple DFU vers SDK Nordic Semiconductor
- Configuration d'oscillateur RC pour les modules UCT/CPU ouverts nRF5
- Configuration d'oscillateur RC pour les modules UCT/CPU ouverts nRF5
- Processus de qualification Bluetooth® pour les modules nRF5
Trousses d’évaluation associés
u-blox Kits d'évaluation EVK-ANNA-B112
Pour évaluer le module ANNA-B112 et la conception d’une variété d’applications IdO à faible puissance.
Produits associés
u-blox Modules BLUETOOTH® 5 autonomes ANNA-B112
SiP ultra-compacts disposant de BLUETOOTH® 5 et d’un microprocesseur Arm® Cortex®-M4 avec UVF.

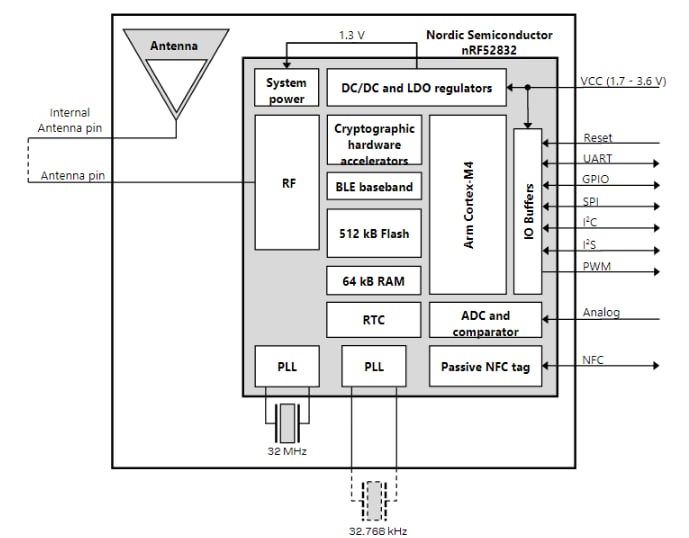

Schéma fonctionnel
