u-blox Kits d'évaluation EVK-JODY-W3
Les kits d'évaluation EVK-JODY-W3 de u-blox utilisent les modules automobiles et de classe professionnelle basés sur hôte JODY-W3 proposés avec Wi-Fi® 6 et BLUETOOTH® 5.1. Ces composants sont conçus pour les systèmes avancés d'info-divertissement embarqués et de connectivité. Les modules JODY-W3 utilisent une technologie Wi-Fi 802.11ax avancée pour fournir des débits de données élevés pour le Wi-Fi. Le JODY-W3 fonctionne en Wi-Fi à double bande simultanée 2,4 GHz et 5 GHz, double MAC et en MIMO 2x2. Le dispositif prend en charge les caractéristiques Bluetooth 5.1 BR/EDR et LE, y compris un débit de données de 2 Mbit/s (PHY), une publicité étendue et une longue portée.
La conception du kit EVK-JODY-W3 est divisée en une carte de module et une carte porteuse. La carte du module comprend le module série JODY-W3 et des connecteurs d'antenne u.FL accédant directement aux broches d'antenne sur le module. La carte porteuse plus large héberge la carte du module et dispose de tous les connecteurs nécessaires pour connecter le module de la série JODY-W3 au système hôte.
Les kits d'évaluation EVK-JODY-W3 de u-blox permettent à un processeur hôte externe d'accéder à plusieurs caractéristiques pratiques pour tester et évaluer la connectivité Wi-Fi et Bluetooth prise en charge dans les modules de la série JODY-W3, notamment :
• Connecteurs externes à toutes les interfaces hôtes (PCIe, SDIO et UART)
• Interface USB pour accéder facilement à l'interface UART Bluetooth via un pont USB vers UART
• Interfaces audio numériques et analogiques pour Bluetooth
• Deux antennes internes double bande 2,4 GHz/5 GHz pour Wi-Fi et Bluetooth
• Trois connecteurs SMA pour antennes externes
• Les broches GPIO et les autres interfaces de module sont accessibles via les connecteurs de broches
• Plusieurs options d'alimentation
Caractéristiques
- EVK-JODY-W374
- Deux broches d'antenne pour Wi-Fi et Bluetooth 5.1 simultanés double bande 1x1 2,4 GHz et 2x2 5 GHz
- Pour l'évaluation de JODY-W374-00A
- EVK-JODY-W377
- Trois broches d'antenne pour Wi-Fi simultané double bande 2x2 2,4 GHz/5 GHz et Bluetooth 5.1
- Pour l'évaluation de JODY-W377-00A
Contenu du kit
- Carte d'évaluation (EVB)
- Adaptateur PCIe M.2 vers ZIF
- Adaptateur Mini-PCIe vers ZIF
- Adaptateur Micro SDIO vers ZIF et câble plat
- Câble USB Type-C
- Antennes externes
Équipement nécessaire
- Hôte (OP/PC ou système intégré) avec
- Port Mini-PCIe ou M.2 clé E pour l'accès au Wi-Fi via l'interface hôte PCIe
- Port Micro SDIO pour accéder au Wi-Fi via l'interface hôte SDIO
- Interface USB 2.0 pour accéder à l'interface Bluetooth UART via un pont USB vers UART
- Systèmes d'exploitation pris en charge
- Linux (3.x/4.x/5.x)
- Android Pie (9.0.0_2.3.4)
Produits associés
u-blox Modules basés sur hôte JODY-W3
Les modules automobiles et de classe professionnelle sont proposés avec Wi-Fi® 6 et BLUETOOTH® 5.1.

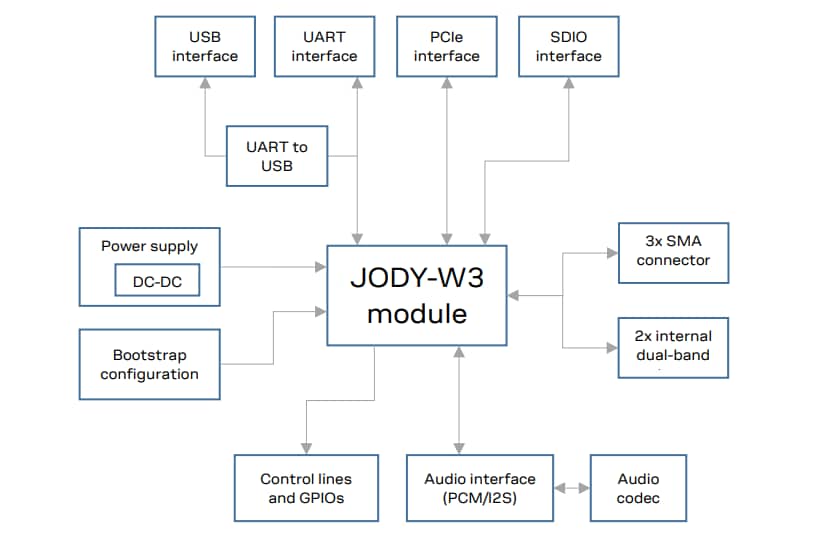

Schéma des connecteurs principaux
Connecteurs périphériques
Cavaliers et connecteurs
