u-blox Modules GNSS de précision standard MIA-M10

Les modules GNSS de précision standard MIA-M10 u-blox offrent une sensibilité et des temps d’acquisition exceptionnels pour tous les systèmes GNSS L1. Ce composant fournit une consommation électrique extrêmement faible de moins de 25 mW en mode de suivi continu. Cette faible consommation d’énergie permet une autonomie énergétique significative pour tous les appareils alimentés par batterie, tels que les dispositifs de traqueurs d’actifs, sans compromettre les performances GNSS.

Le MIA-M10 u-blox prend en charge la réception simultanée de quatre GNSS (GPS, GLONASS, Galileo et BeiDou). Le nombre élevé de satellites visibles permet au récepteur de sélectionner les signaux de qualité. Cela maximise la disponibilité des positions, en particulier dans des conditions difficiles, comme dans les canyons urbains profonds.

La technologie u-blox Super-S offre une excellente sensibilité RF. Elle peut améliorer la précision de position dynamique jusqu’à 25 % avec de petites antennes ou dans un scénario sans visibilité directe.

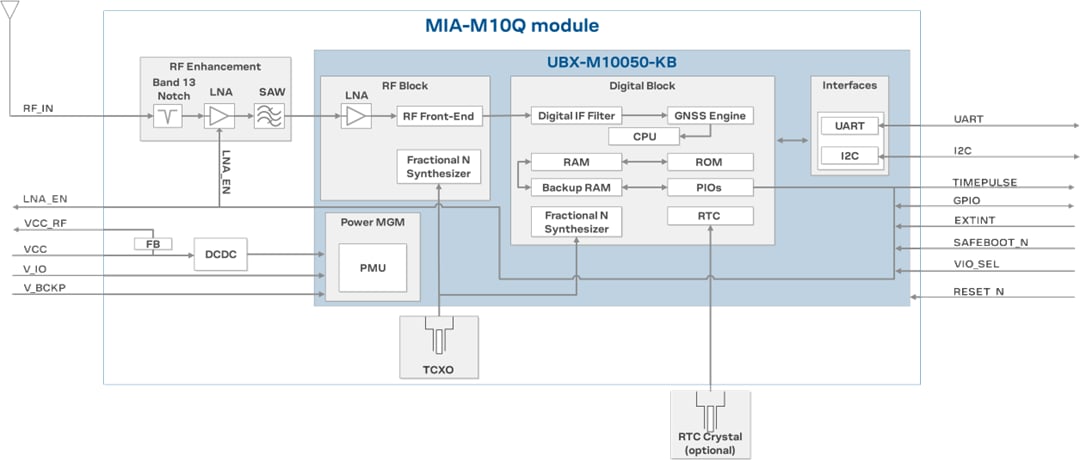

Le MIA-M10Q intègre un LNA suivi d’un filtre SAW sur le chemin RF pour une sensibilité maximale dans les conceptions d’antennes passives. Le MIA-M10C sans filtre LNA ou SAW offre de la flexibilité pour les conceptions d’antennes actives.

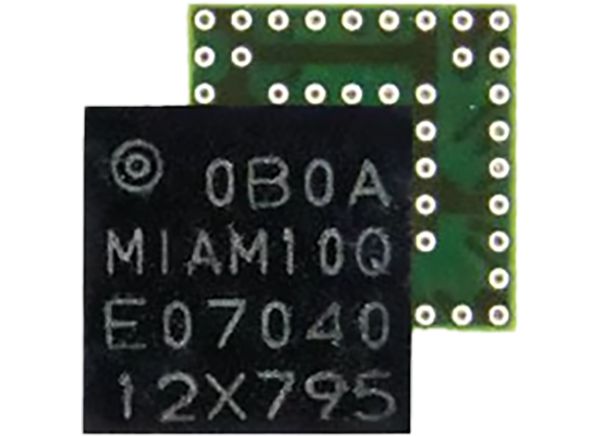

Le petit module en boîtier 4,5 mm x 4,5 mm hautement intégré ne nécessite que 20 mm² d'espace sur la carte, sans aucun composant externe.

Le MIA-M10 détecte les tentatives de brouillage et d’usurpation et les signale à l’hôte de sorte que le système puisse réagir. Des algorithmes de filtrage avancés atténuent l’impact des interférences RF et du brouillage, facilitant ainsi le fonctionnement du produit comme prévu.

Caractéristiques

Module de taille de puce de 4,5 mm x 4,5 mm ne nécessitant aucun composant externe
Consommation électrique inférieure à 25mW sans compromettre les performances GNSS
Autonomie double de la batterie en tirant parti des modes d’économie d’énergie optimisés

Disponibilité de positions maximale avec réception simultanée de 4 GNSS
Excellentes performances éprouvées, même avec de petites antennes
53 broches S-LGA (matrice de grille de connexion à souder)

Applications

Montres connectées
Traqueurs d'animaux de compagnie
Traqueurs d'actifs

Traqueurs de véhicules
Appareils de navigation personnels
points d’accès Wi-Fi 6E

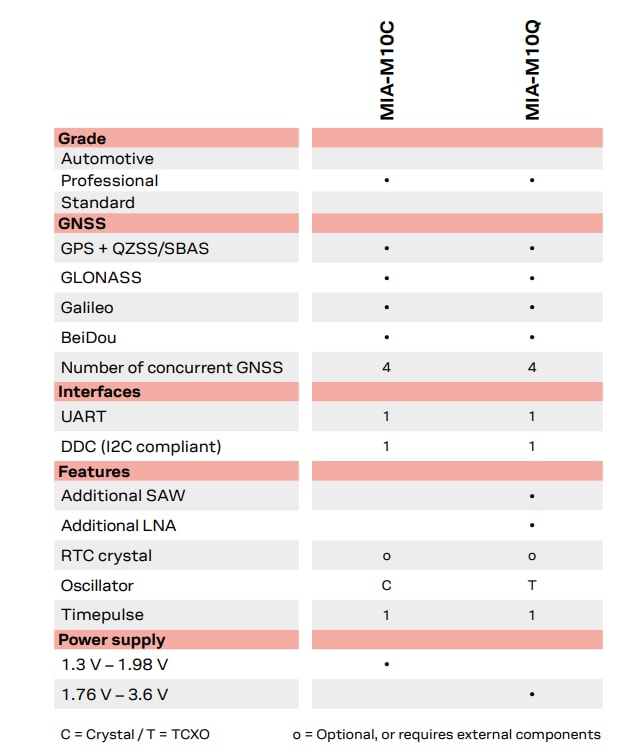

Caractéristiques techniques

Type de récepteur
- Moteur U-blox M10
- GPS L1 C/A, QZSS L1 C/A L1S,
- GLONASS L1OF
- B1I/B1C, Galileo E1B/C BeiDou
- SBAS L1 C/A : WAAS, EGNOS, MSAS, GAGAN
Taux de mise à jour
- Jusqu’à 10 Hz (4 GNSS simultanés)
- Jusqu’à 25 Hz (GNSS simple)
Précision de la position horizontale
- CEP 5 m

Interfaces
- Bus
  - 1 UART
  - 1 DDC (conforme I²C)
- Numérique
  - Impulsion temporelle configurable
  - 1 entrée EXTINT pour le réveil
- Plage de température de fonctionnement de -40 °C à +85 °C
- Boîtier
  - 53 broches S-LGA (matrice de grille de connexion à souder)
  - 5 mm x 4,5 mm x 1,0 mm ; 055 g
