u-blox Modules IRIS-W10
u-blox IRIS-W10 Modules are a series of high-performance, stand-alone, tri-radio, Wi-Fi® 6, and BLUETOOTH® LE modules. The devices provide strong Wi-Fi channel security and reliability, improved network efficiency, and lower power consumption.
Les modules IRIS-W10 de u-blox servent à faire la démonstration de l'unité micro-contrôleur (MCU) sans fil RW612 de NXP avec une triple radio intégrée. LE IRIS-W10 prend en charge la technologie Wi-Fi 6, le Bluetooth LE 5.3, les 802.15.4 réseaux sans fil à bas débit et les matières ouvertes sur connectivité Wi-Fi, Thread et Ethernet. Le IRIS-W1 est la solution idéale pour connecter en toute sécurité des produits dans les écosystèmes d’entreprise et domestiques, en incorporant à la fois des options de carte de circuit imprimé et d’antenne externe.
Les modules IRIS-W101 ne prennent pas en charge une antenne interne, ce qui permet de régler le contour de la carte à 14,6 mm x 16,8 mm. Au lieu d’une antenne interne, le signal RF est logé sur une broche du module pour le routage vers une antenne externe ou un connecteur d’antenne.
L'IRIS-W106 est équipé d’une antenne interne de trace PCB utilisant une technologie d’antenne sous licence Abracon. Le signal RF n’est pas disponible pour une connexion externe. Le contour du module est de 14,6 mm x 20,9 mm.
La configuration du module CPU ouvert intègre un puissant microcontrôleur Arm® Cortex®-M33, synchronisé jusqu’à 260 MHz avec RAM 1,2 Mo et mémoire flash 8 Mo, et prend en charge plusieurs interfaces périphériques (UART, USB, SPI, SDIO, RMII, QVGA, I2S, I2C et GPIO). L'IRIS-W10 sera évalué pour vérifier sa conformité à la directive européenne sur les équipements radio (RED). L’approbation de la certification est également prévue dans les pays suivants : États-Unis (FCC), Canada (ISED), Japon (MIC), Taiwan (NCC), Corée du Sud (KCC), Australie/Nouvelle-Zélande (ACMA), Brésil (ANATEL) et Afrique du Sud (IASA).
Les modules seront qualifiés pour un fonctionnement de qualité professionnelle, avec une plage de température étendue de -40 °C à +85 °C.
Caractéristiques
- Wi-Fi 6 double bande, Bluetooth Low Energy 5.3 et Thread
- MCU puissant pour des applications client avancées
- Ensemble complet de caractéristiques de sécurité améliorées
- Matter over Wi-Fi ou Thread
- Options d’antenne PCB ou d'antenne externe
- Certification mondiale
- Dimensions
- L'IRIS-W101 est de 14,6 mm x 16,8 mm x 2,1 mm
- L'IRIS-W106 est de 14,6 mm x 20,9 mm x 2,1 mm
Applications
- IdO (Internet des objets)
- Réseaux Wi-Fi et Bluetooth LE
- Télématique
- Point de vente (PDV)
- Réseaux médicaux et industriels
- Accès aux ordinateurs portables, téléphones portables et appareils grand public similaires
- Domotique/Immotique
- Passerelle Ethernet/sans fil

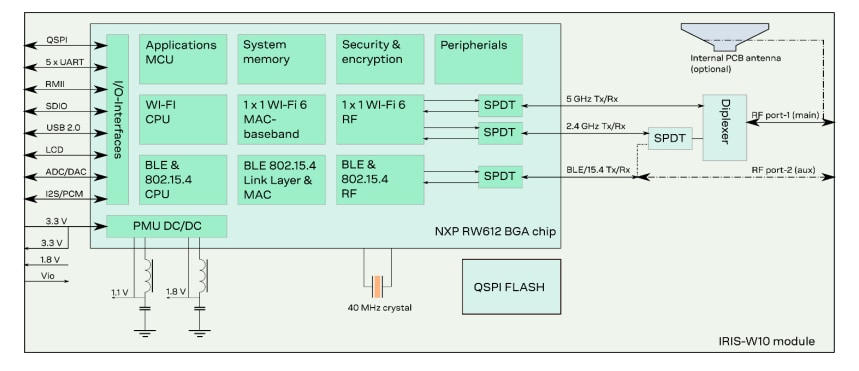

Schéma fonctionnel
